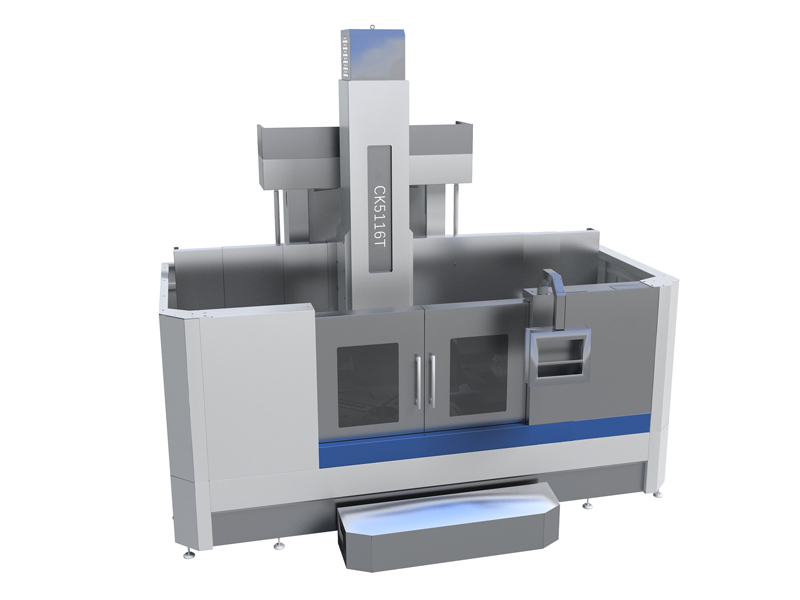

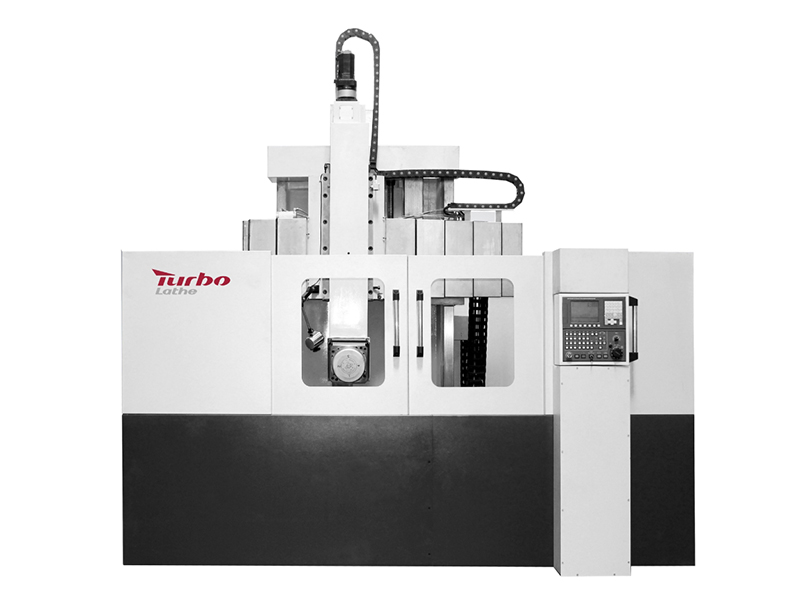

CK5112/CK5116/CK5120 Torno CNC vertical
CK5112/CK5116/CK5120 Torno CNC vertical
| Status de disponibilidade: | |
|---|---|
Descrição Do Produto
Descrição Do Produto
| Especificação principal | ||||
| ITEM | UNIT | CK5112 | CK5116 | CK5120 |
| Diâmetro máximo de usinagem | mm | 1250 | 1600 | 2000 |
| Diâmetro rotativo máximo | mm | 1270 | 1620 | 2020 |
| Diâmetro da mesa | mm | 1000 | 1400 | 1800 |
| Altura máxima de usinagem (distância entre a superfície superior da tabela e a superfície inferior do proprietário) | mm | 100 | 1000 | 1250 |
| Limite de altura máxima de usinagem opcional | mm | 1250 | 1600 | 1800 |
| Faixa de velocidade da tabela | r/mm | 6.3 ~ 200 | 5-160 | 3.2-100 |
| Número de etapas de velocidade da tabela | 4 velocidades | |||
| Outros estágios de velocidade estão disponíveis | 2 velocidades escassas | |||
| MAX TABLE LOAD | t | 3.2 | 5 | 8 |
| Capacidade de carga opcional | t | 5 | 8 | 10 |
| Intervalo de alimentação do suporte para ferramentas verticais | mm/min | 0,1-1000 | ||
| Velocidade rápida de travessia do suporte da ferramenta vertical | mm/min | 2000 | ||
| Viagem horizontal do suporte da ferramenta vertical | mm | -800 | -1050 | -1200 |
| Travel CrossRail (deslocamento do cruzamento na cama) | mm | Altura máxima de processamento -350 | ||
| Principal principal | KW | 22 | 30 | 37 |
| Torque da mesa máxima | KNm | 10.5 | 17.9 | 35.3 |
| Velocidade de elevação do cruzamento | mm/min | 660 | 660 | 660 |
| Força de corte máximo do suporte da ferramenta vertical | KN | 20 | 25 | |
| Pegada da máquina (LXW) | mm | 2930x2150 | 3200x2600 | 3570x2985 |
| Com dimensão de tampa semi-fechada (LXW) | mm | 4000x3714 | 4700x3805 | 5200x4325 |
| Altura mínima | mm | 2900 | 3100 | 3500 |
| Peso da máquina | t | 8 | 12.6 | 17 |
| Classe de precisão | It7 | It7 | It7 | |
| Precisão do posicionamento | mm | 0,03/1000 | ||
| Repetibilidade | mm | 0,015/1000 | ||
| Desvio reverso | mm | 0,01/1000 | ||
| Configuração padrão | ||
| Não. | Item | Marca |
| 1. | Sistema de controle CNC | FANUC 0i-TF Plus （5） |
| 2. | Servo motor para eixo x/z | FANUC |
| 3. | Eixo principal | Marca de renome local de Dandong Huanghai |
| 4. | Toda a marcha | Material de 40 Cr |
| 5. | Principais rolamentos do motor | Marca KTL da Dalian |
| 6. | Outros rolamentos | Haerbing, Wafangdian, Luoyang |
| 7. | Craqueado | Marca de renome local de Njyigong |
| 8. | Componente hidráulico, válvula solenóide | Marca de renome local de Shenzhen Junlan |
| 9. | Componentes elétricos | Marca de renome local Tianshui 213/Schneider |
| 10. | Apoiando o rolamento para o parafuso de bola | NSK ou INA |
| 11. | ||
