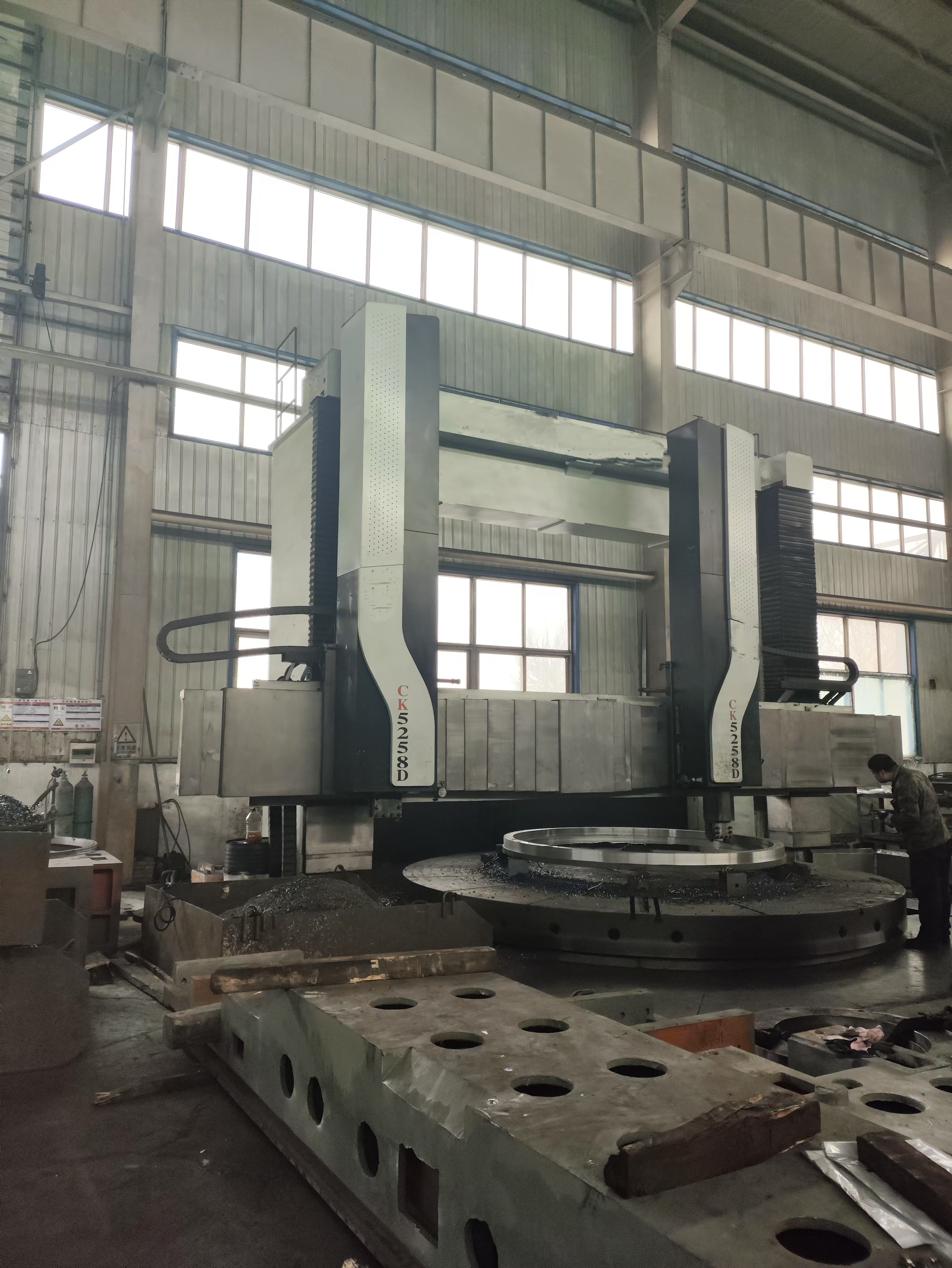

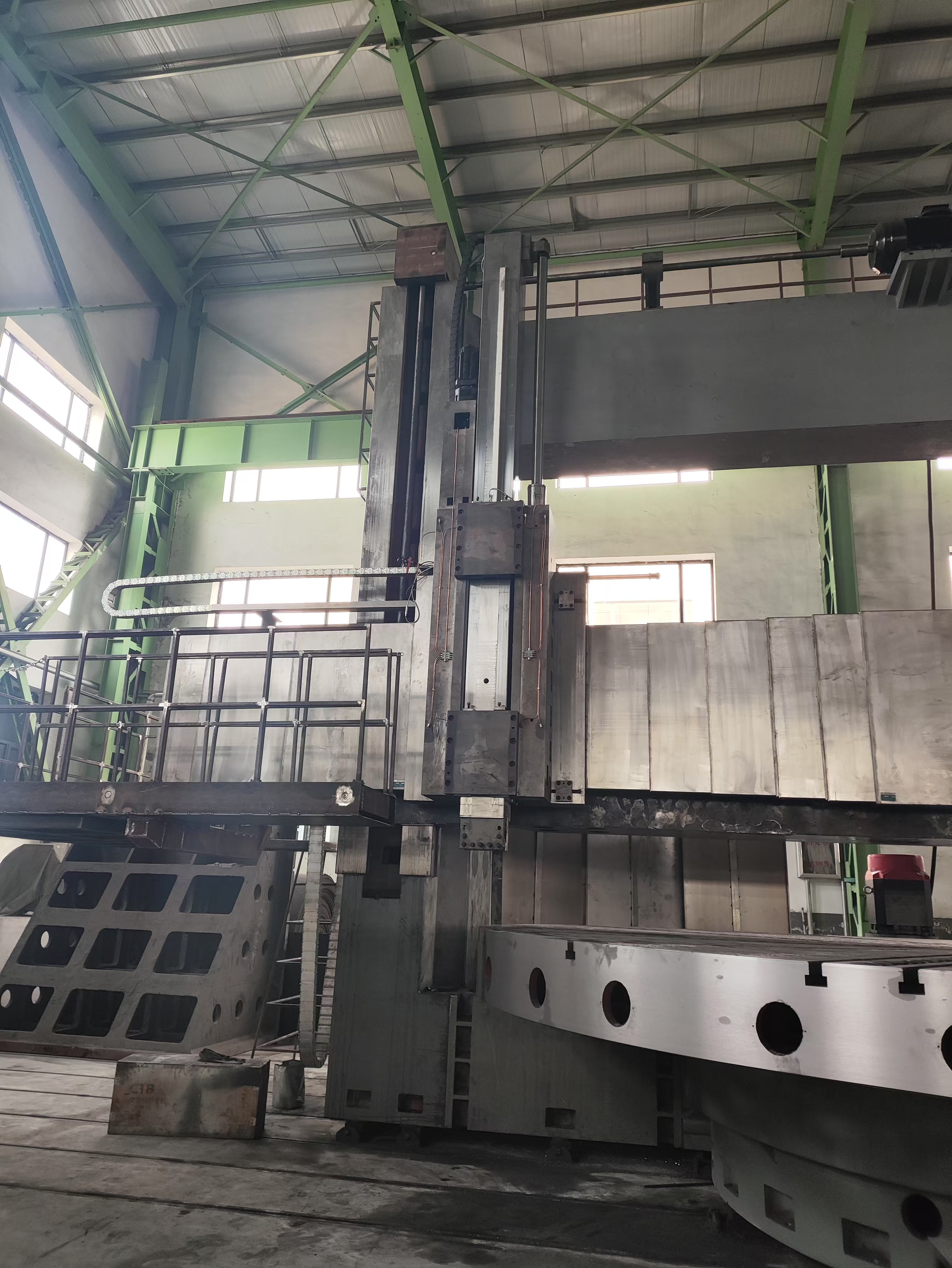

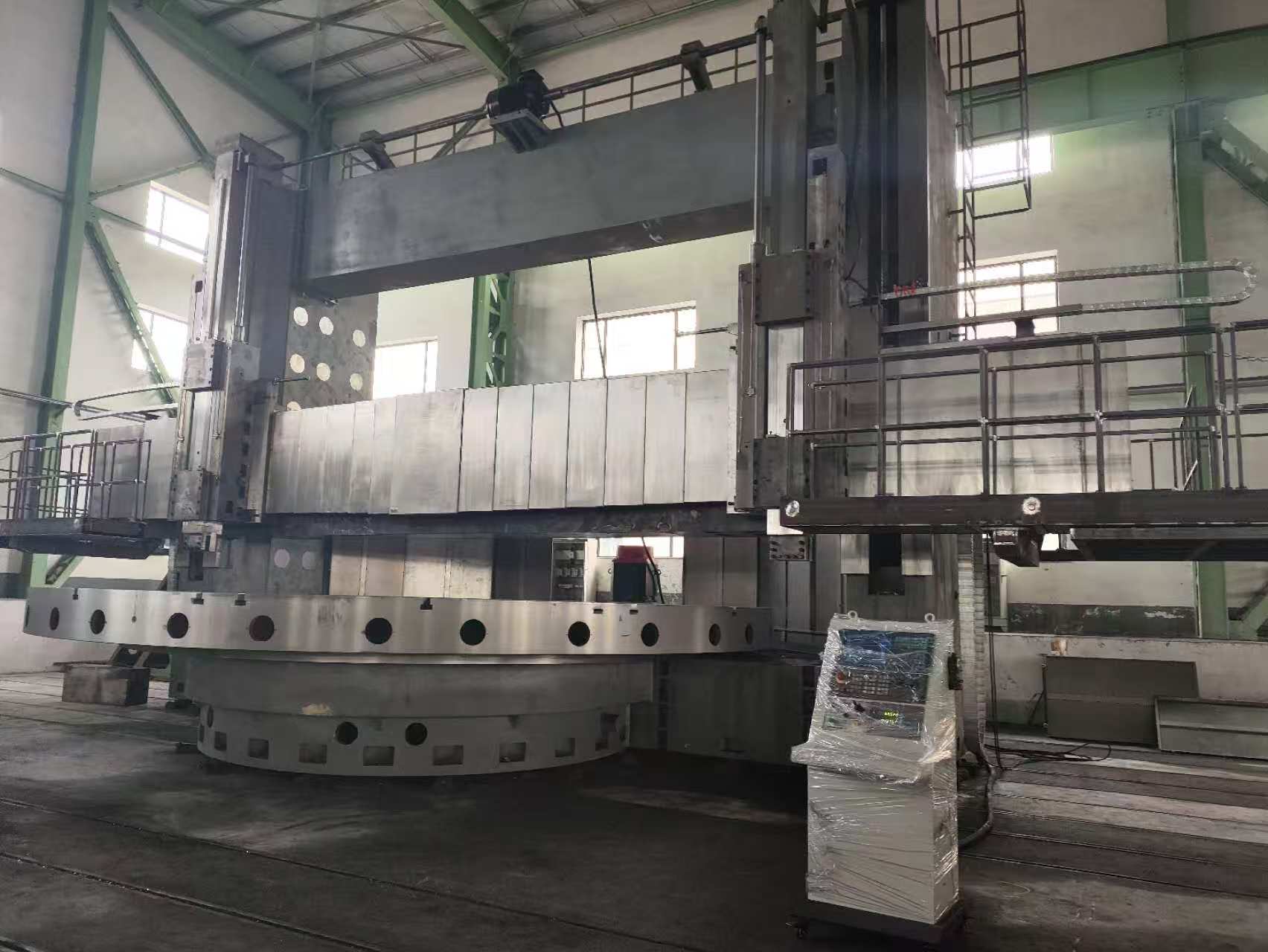

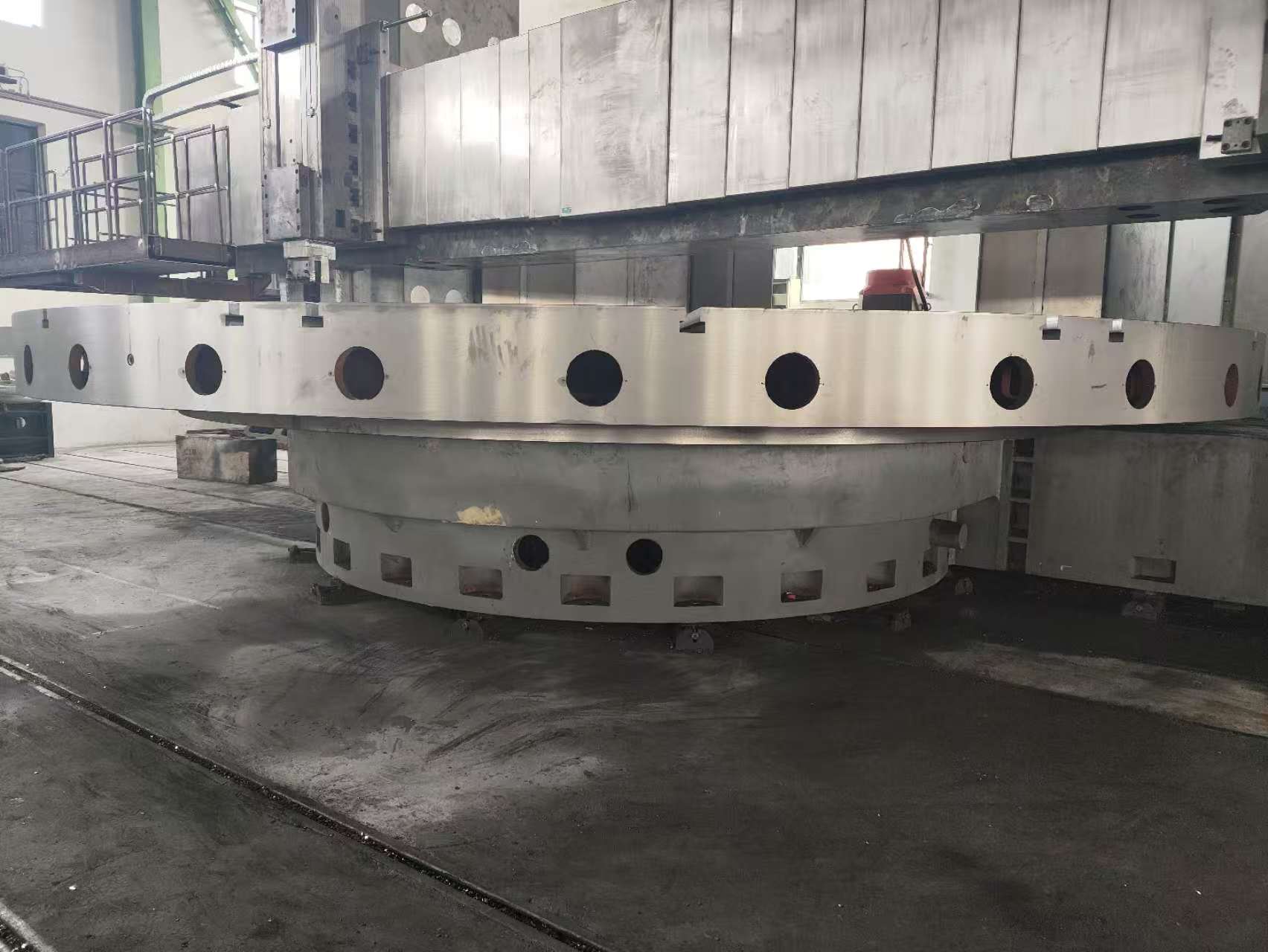

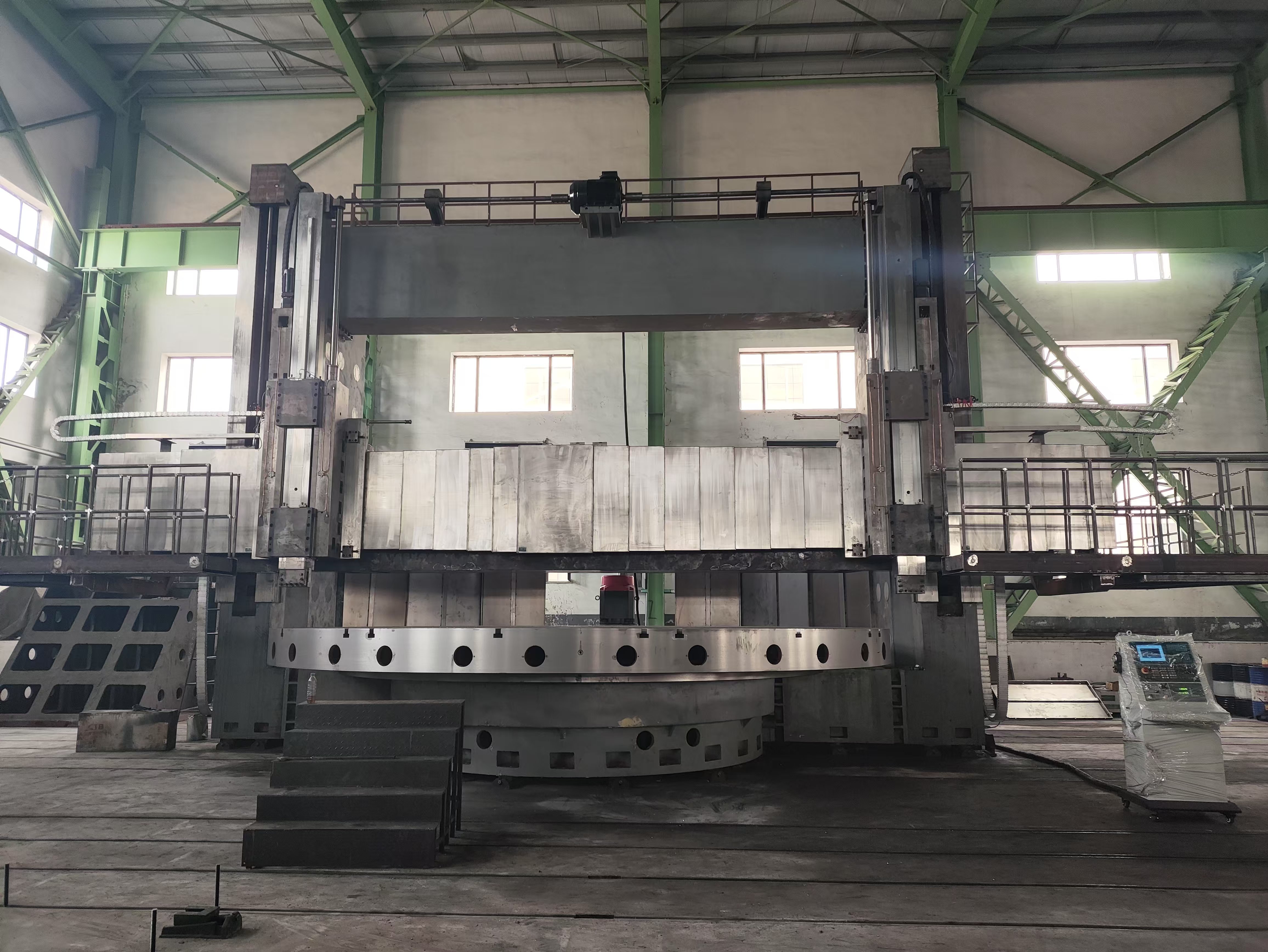

Torno CNC vertical CK5280/CK52100

Torno CNC vertical CK5280/CK52100

Status de disponibilidade:



Inquérito

Dados técnicos

PADRÃO

Especificação principal
ITEM	CK5280	CK52100
Diâmetro máximo de torneamento mm	8000	10000
Diâmetro da mesa mm	7100	7100/8000
Altura máxima da peça de trabalho mm	3000/3150/3500/4000	3000/3150/3500/4000/4500
Pesokkg de peça máxima de trabalho	80000/100000/125000	80000/100000/125000/150000
Golpe horizontal do suporte para ferramentas corretas mm	-50 ~ 4400	-50 ~ 5400
Viagem vertical do suporte para ferramentas corretas mm	1600/1800/2000/2200	1600/1800/2000/2200/2500
Viagem horizontal do suporte da ferramenta esquerda mm	-50 ~ 4400	-50 ~ 5400
Viagem vertical do suporte da ferramenta esquerda mm	1600/1800/2000/2200	1600/1800/2000/2200/2500
Faixa de velocidade da tabela r/min	0,2 ~ 20r/min
Número de etapa da velocidade da tabela	Duas velocidades de fuga
Faixa de alimentação do suporte da ferramenta mm/min	Esquerda 0,1 ～ 500 （PLC） direita 0,1 ～ 1000
Titular da ferramenta Rapid Traverse Speed mm/min	Esquerda 2000 à direita 2000
Torque máximo kn.m.	400	600
MAX Turning Force of Right Tool Solder KN	80
Max Turning Force of Left Tool Solder KN	60
Golpe de cruzamento mm	2650/2800/3150/3650	2250/2400/2750/3250/3750
Velocidade de levantamento de feixe mm/min	310	310
Power de motor de levantamento cruzado KW	45	55
Sistema de controle	Siemens/Fanuc/GSK
Formulário KW principal de energia motora	132kW （AC Servo）
Tamanho da seção transversal da barra de ferramentas mm (h x w)	60x60/70x70	60x60/70x70
Tipo de suporte da ferramenta	RAM quadrada
Tipo de guia de mesa	Guia hidrostático
Tamanho da seção transversal de RAM MM	RAM quadrada 320x320
Dimensão da máquina (LXW) mm	17500x12000	19600x12000
Precisão de posicionamento de x e z	0,025/1000mm
Precisão de posicionamento repetível de x e z	0,010/1000mm
X, Z desvio reverso	0,013/1000mm
Precisão da usinagem	It7
Peso (T)	210 ~ 350	330 ~ 420
