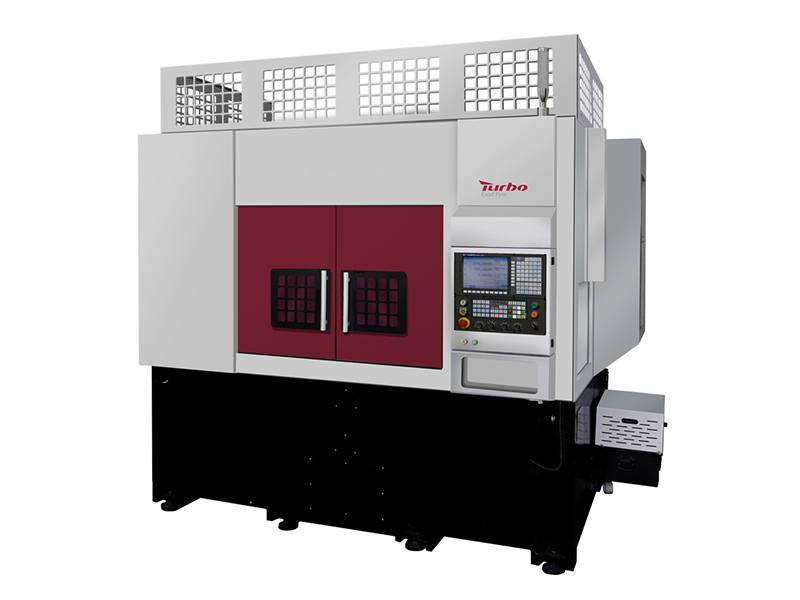

GV400/GV500 Combinação vertical invertida Centro de torneamento CNC

1. Castings: À medida que a cama adota toda a moldagem por fundição, o layout inclinado de 90 ° da guia da coluna, com uma seção transversal maior, portanto, há uma boa absorção de rigidez e vibração, design de guia alto e baixo pode garantir um corte de alta precisão processamento. Evitando o uso de acessórios especiais, ele pode eliminar os erros de usinagem trazidos pelo aperto secundário, sem necessidade de repetir o posicionamento, a precisão da usinagem é melhorada e a rigidez é aprimorada. Encurre o ciclo de produção e reduza o custo.

2. Sistema de acionamento principal: o eixo é um eixo elétrico, que elimina a força externa do elo de correia, faz com que o eixo funcione mais suavemente, reduz a vibração e o ruído causados ​​pelo acionamento da correia e melhora a qualidade da usinagem. Adequado para os requisitos de giro de energia de baixa velocidade e acabamento em alta velocidade, equipados com disco de freio e codificador, podem ser usados ​​através do dispositivo servo para controle preciso da operação do eixo, para realizar a parada quase parada, a função de parada de emergência. Ele pode realizar 'transmissão zero ', controle de velocidade mais rápido e mais preciso e posicionamento angular e pode realizar a usinagem de ligação altamente precisa.

3. Sistema de alimentação: a máquina -ferramenta adota parafuso de bola e guia linear de rolagem, que possui alta eficiência de transmissão e boa retenção de precisão, fazendo com que o suporte da máquina -ferramenta se mova de forma rápida e estável com alta precisão de posicionamento.

X, Z, o trilho -guia adota o formulário de trilho da guia linear, o coeficiente de atrito do trilho -guia é baixo para garantir a alta precisão do posicionamento do trilho guia x, z da máquina -ferramenta, seleção de parafuso de bola X, Z, após muitas vezes de cálculo preciso e calibração repetida, Para garantir alta precisão de posicionamento e precisão de posicionamento repetível.

4. Turret: Adotando torre hidráulica de alta rigidez projetada e desenvolvida de forma independente, que possui alta confiabilidade e precisão de posicionamento repetitivo.

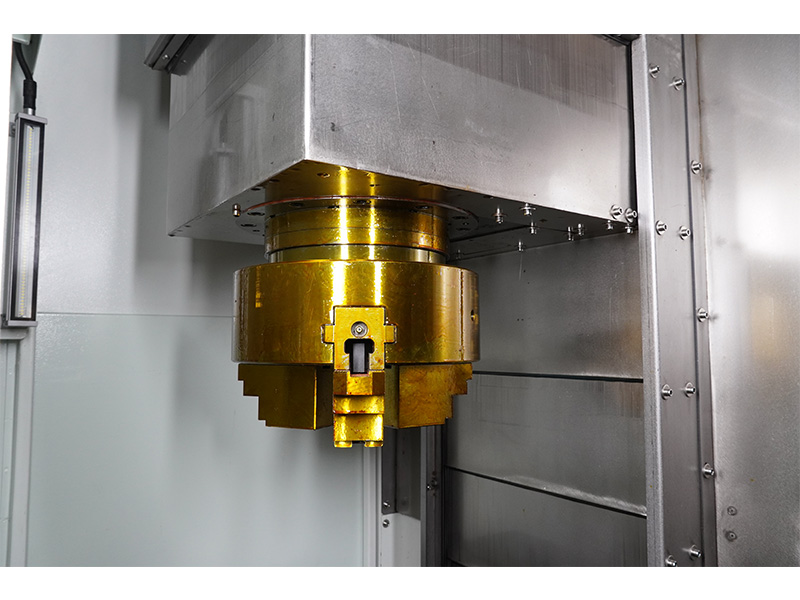

SUBPIDLO: O sub-espacado é um eixo elétrico, que elimina a força externa do elo da correia, faz com que o eixo funcione de maneira mais suave, reduz a vibração e o ruído causados ​​pelo acionamento da correia e melhora a qualidade da usinagem. Adequado para requisitos de giro poderosos e de alta velocidade em baixa velocidade, equipados com disco de freio e codificador.

Aplicativo

● Peças de precisão

● Peças mecânicas

● Peças de hardware

● Ferramentas manuais

● Peças médicas

● Clock & Watch Peças

● Peças ópticas

● Peças automáticas

● Peças do banheiro

● Acessório de bicicleta

Alimentador de peças automáticas

Adotando acionamento do sistema hidráulico, a força de alimentação é grande, adequada para a alimentação de material de barra maior e de barra maior. Tem as vantagens de boa estabilidade e alta confiabilidade.

● Melhorar a eficiência da produção

● Reduza o custo de produção

● Melhorar a segurança da produção

Catcher de barra

Utiliza o ar comprimido como uma fonte de energia para obter a função de emenda.

● Realiza usinagem contínua

● Manuseio e armazenamento convenientes da peça de trabalho

Treliça de carregamento automático

Modo de preensão: segura, manuseio, levantamento, giro

Adequado para: acessórios de hardware, peças de plástico, peças eletrônicas 3C, peças de automóveis, peças eletrônicas e elétricas, móveis e peças de eletrodomésticos.

Robô

Alta precisão e alta taxa de batida:  com uma repetibilidade de ± 0,02 mm e uma taxa máxima de batida de 4 m/s, o robô pode transportar com eficiência peças, aumentando a produtividade em 20% - 40% na carga e descarregamento da máquina -ferramenta.

Carregamento e descarregamento do robô: uma linha de produção, um único investimento pode atender às necessidades da produção de várias variedades.

Baixo investimento e retorno rápido:  um robô pode realizar um carregamento e descarregamento único ou multi-estação.

Torre

Lubrificação automática

O lubrificador automático fornece automaticamente o lubrificante ao guia e parafusos do eixo x e z para garantir uma operação suave o tempo todo.

Em caso de escassez de petróleo, um alarme é emitido e a máquina para automaticamente.
