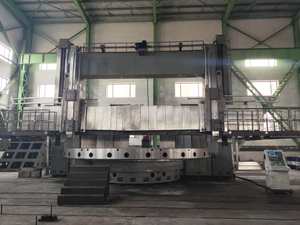

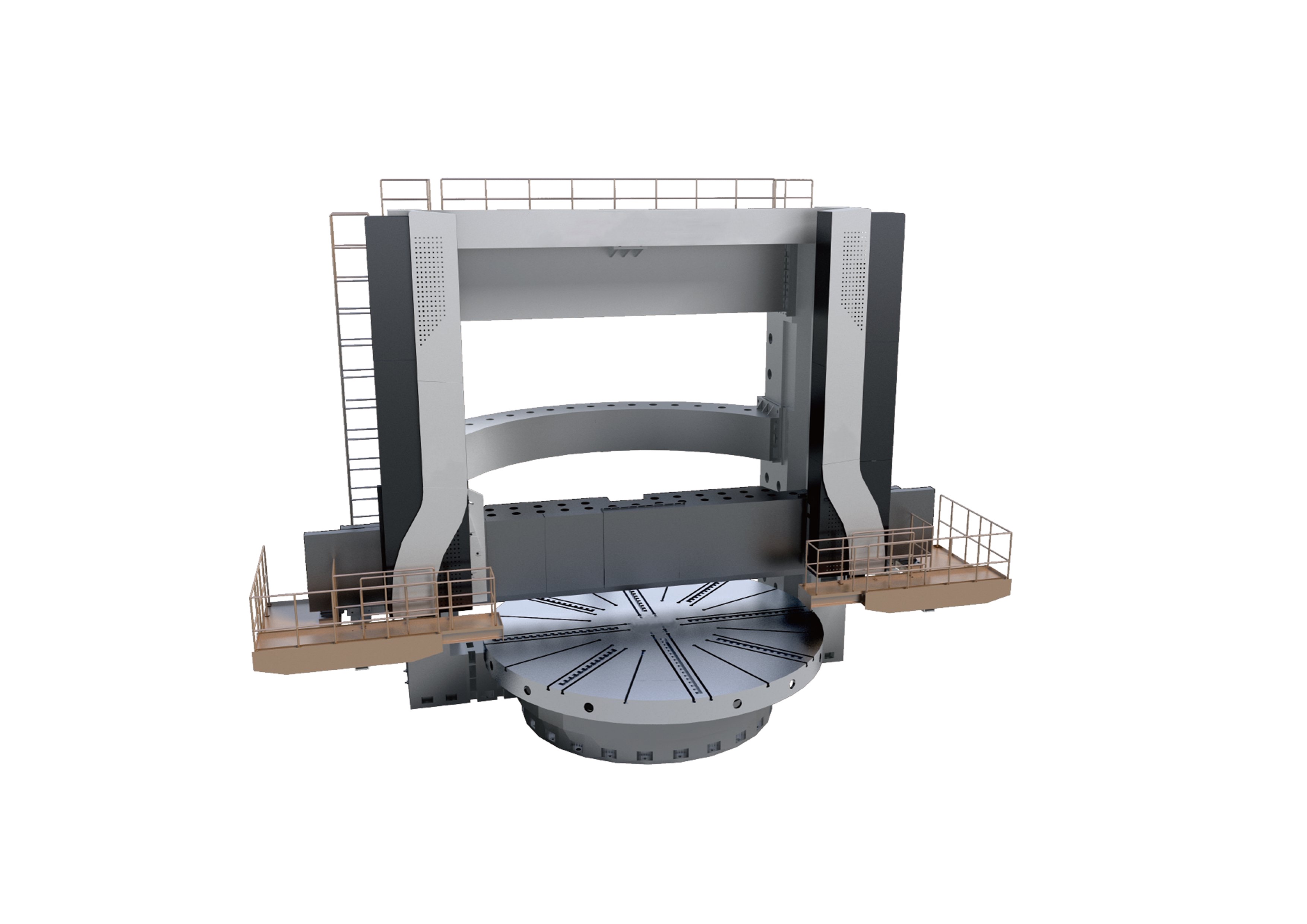

CK5250/CK5263 Torno CNC vertical

CK5250/CK5263 Torno CNC vertical

Status de disponibilidade:



Inquérito

Dados técnicos

PADRÃO

Especificação principal
ITEM	CK5250	CK5263
Diâmetro máximo de torneamento mm	5000	6300
Diâmetro da mesa mm	4500/4700	5700
Altura máxima da peça de trabalho mm	2000/2500/2800/3000/3150
Pesokkg de peça máxima de trabalho	40000/50000	50000/60000/80000
Golpe horizontal do suporte para ferramentas corretas mm	-50 ~ 2750	-50 ~ 3550
Viagem vertical do suporte para ferramentas corretas mm	1250/1400/1600/1800/2000
Viagem horizontal do suporte da ferramenta esquerda mm	-50 ~ 2750	-50 ~ 3550
Viagem vertical do suporte da ferramenta esquerda mm	1250/1400/1600/1800/2000
Faixa de velocidade da tabela r/min	0,5 ~ 40r/min	0,32 ~ 32r/min
Número de etapa da velocidade da tabela	Duas velocidades de fuga
Faixa de alimentação do suporte da ferramenta mm/min	Esquerda 0,1 ～ 500 （PLC） direita 0,1 ～ 1000
Titular da ferramenta Rapid Traverse Speed mm/min	Esquerda 2000 à direita 2000
Torque máximo kn.m.	100	200
MAX Turning Force of Right Tool Solder KN	50	63
Max Turning Force of Left Tool Solder KN	35	50
Golpe de cruzamento mm	1650/2150/2450/2650/2800
Velocidade de levantamento de feixe mm/min	310
Power de motor de levantamento cruzado KW	15	30
Sistema de controle	Siemens/Fanuc/GSK
Formulário KW principal de energia motora	75kW （AC Servo）	90KW （servo AC）
Tamanho da seção transversal da barra de ferramentas mm (h x w)	50x50	50x50/60x60
Tipo de suporte da ferramenta	RAM quadrada
Tipo de guia de mesa	Guia hidrostático
Tamanho da seção transversal de RAM MM	RAM quadrada 240x240 RAM quadrada 280x280
Dimensão da máquina (LXW) mm	8800x7400	11000x10000
Precisão de posicionamento de x e z	0,025/1000mm
Precisão de posicionamento repetível de x e z	0,010/1000mm
X, Z desvio reverso	0,013/1000mm
Precisão da usinagem	It7
Peso (T)	67 ~ 80	115 ~ 195
