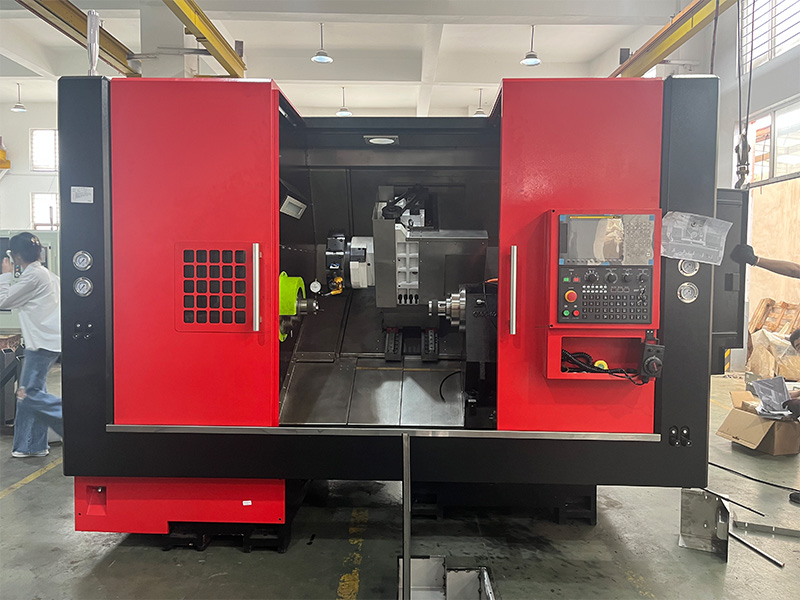

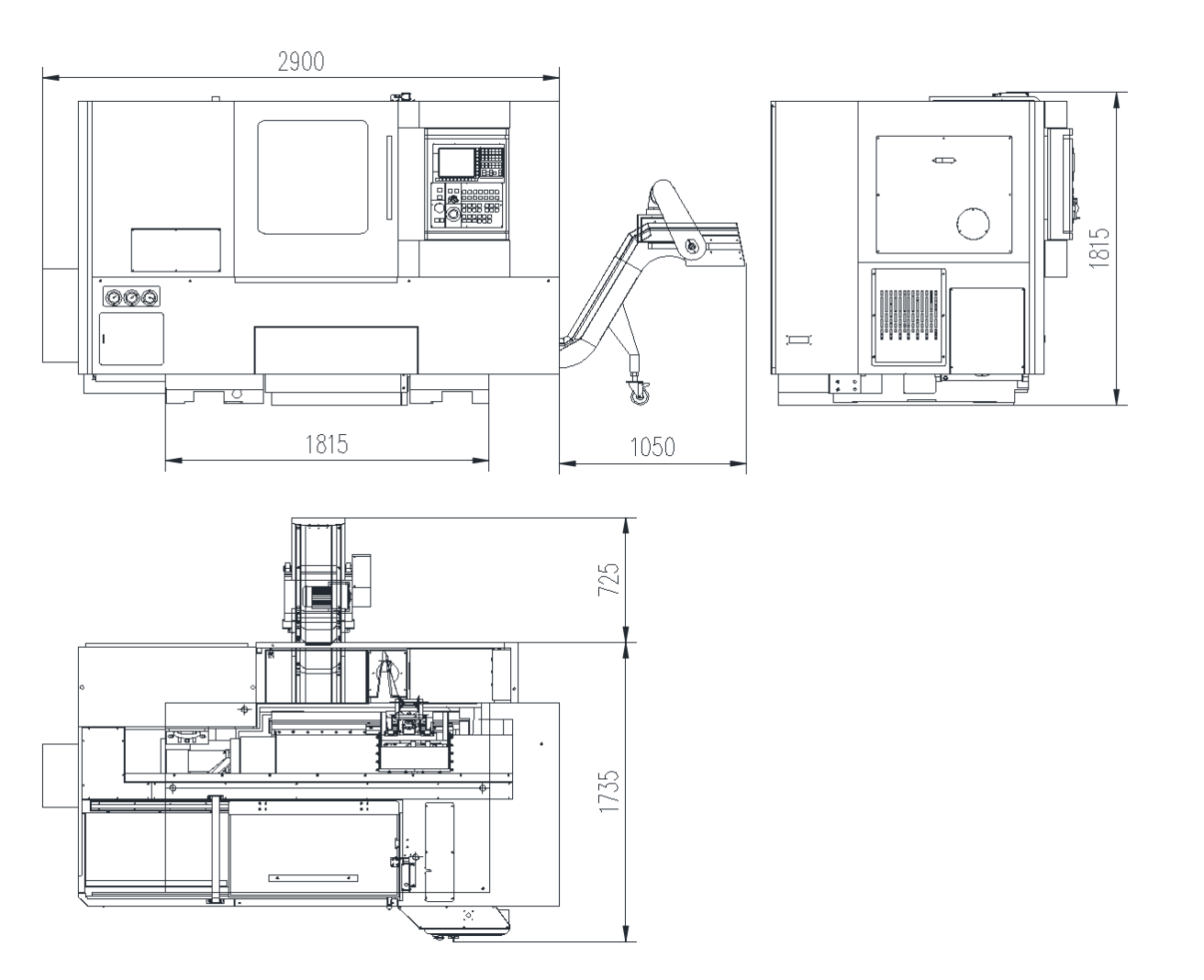

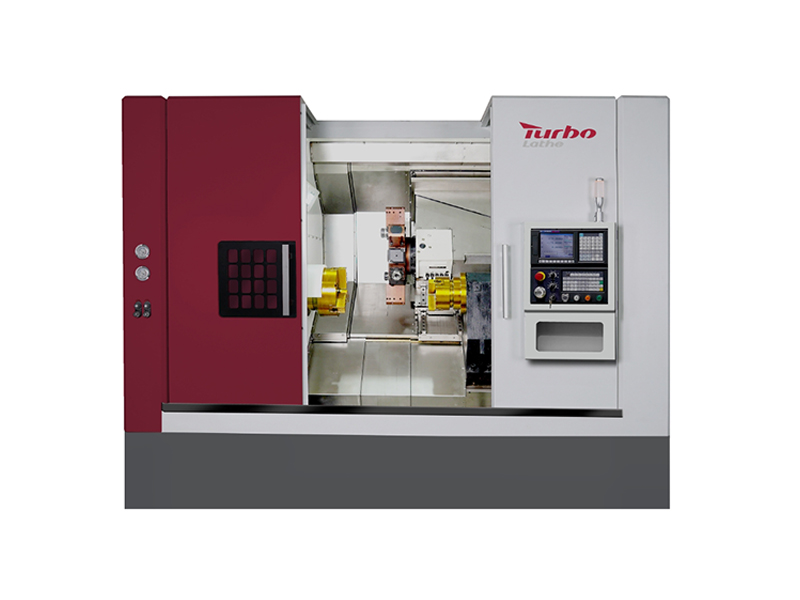

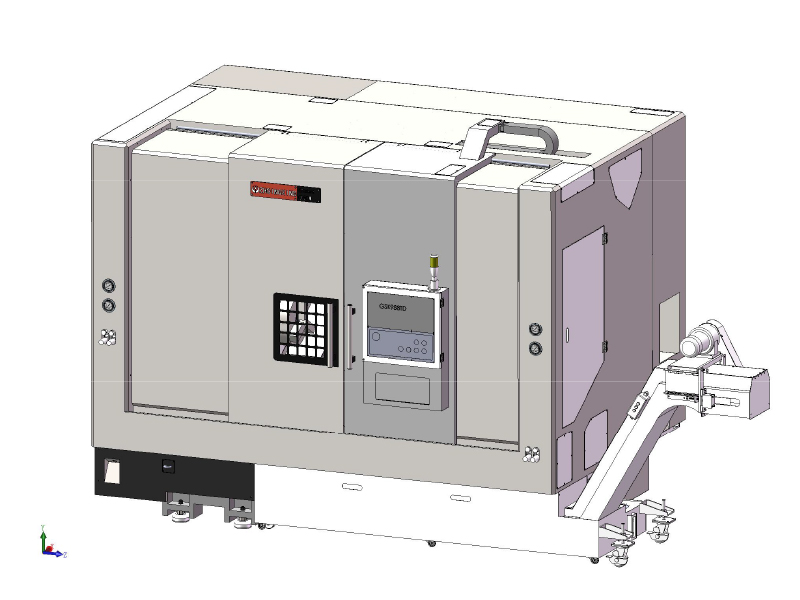

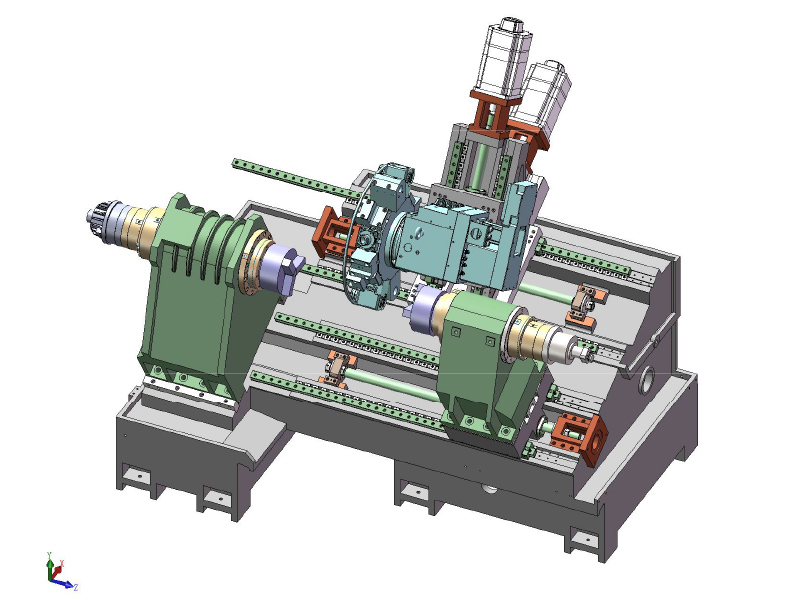

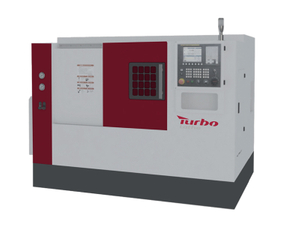

G500 Torno CNC de fuso duplo
CAMA DA MÁQUINA: À medida que a cama adota moldagem de fundição integral, o trilho-guia da cama 30 °+30 ° Layout inclinado, com uma grande seção transversal de rolamentos, portanto, há boa rigidez e absorção de vibração, o design de trilhos de guia alta e baixa podem garantir usinagem de corte de alta precisão. Evite o uso de acessórios especiais, melhor para eliminar os erros de processamento causados pelo pinças secundárias, sem necessidade de repetir o posicionamento, precisão da usinagem, aprimoramento da rigidez. Encurre o ciclo de produção e reduza o custo.
Sistema de acionamento principal: o eixo é um eixo elétrico, que elimina a força externa do link da correia, faz com que o eixo funcione mais suavemente, reduz a vibração e o ruído causados pelo acionamento da correia e melhora a qualidade da usinagem. Adequado para os requisitos de giro de energia de baixa velocidade e acabamento em alta velocidade, equipados com disco de freio e codificador, podem ser usados através do dispositivo servo para controle preciso da operação do eixo, para realizar a parada quase parada, a função de parada de emergência. Ele pode realizar 'transmissão zero ', controle de velocidade mais rápido e mais preciso e posicionamento angular e pode realizar a usinagem de ligação altamente precisa.
Sistema de alimentação: a máquina -ferramenta adota parafuso de bola e guia linear, que possui alta eficiência de transmissão e boa retenção de precisão, fazendo com que o suporte da máquina -ferramenta se mova de forma rápida e estável com alta precisão de posicionamento.
X, Z, o trilho -guia adota o formulário de trilho da guia linear, o coeficiente de atrito do trilho -guia é baixo para garantir a alta precisão do posicionamento do trilho guia x, z da máquina -ferramenta, seleção de parafuso de bola X, Z, após muitas vezes de cálculo preciso e calibração repetida, Para garantir alta precisão de posicionamento e precisão de posicionamento repetível.
Torre: Adote a torre hidráulica de alta rigidez projetada e desenvolvida de forma independente, que possui alta confiabilidade e precisão de posicionamento repetível.

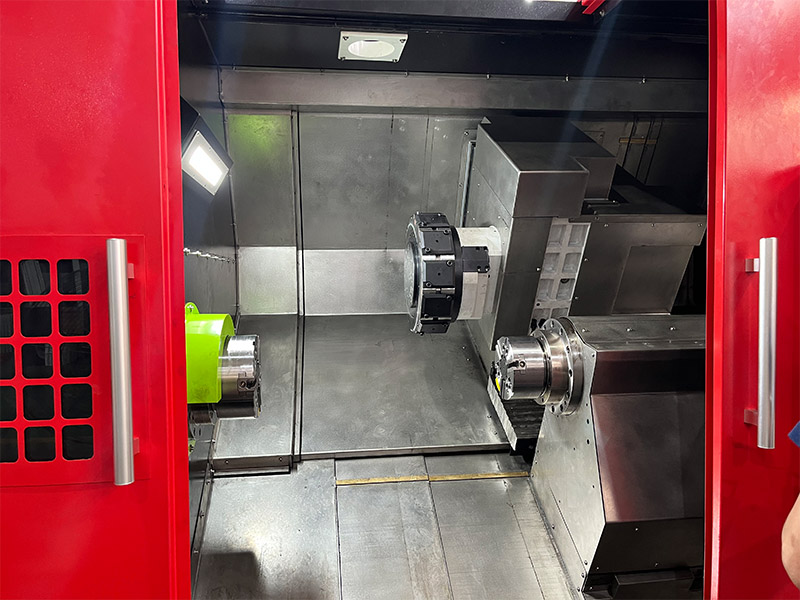

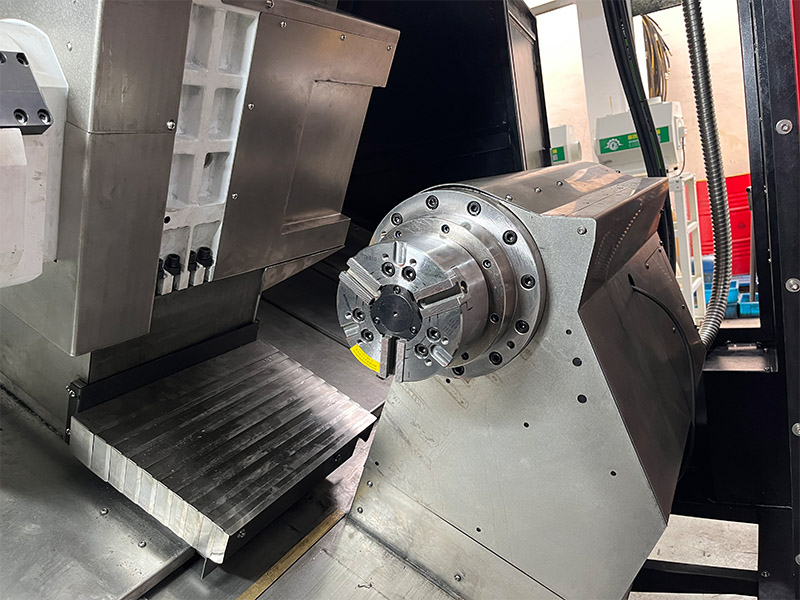

SUBPIDLO: O sub-espacado é um eixo elétrico, que elimina a força externa do elo da correia, faz com que o eixo funcione de maneira mais suave, reduz a vibração e o ruído causados pelo acionamento da correia e melhora a qualidade da usinagem. Adequado para requisitos de giro poderosos e de alta velocidade em baixa velocidade, equipados com disco de freio e codificador.
1. Tirando e fresando o torno CNC composto, ao mesmo tempo, pode perceber, girar, moer, moer, perfurar, tocar, balançar, cair e assim por diante, para alcançar as funções centrais do centro de girar e fresar.
2. A base do modelo adota toda a estrutura de fundição, a base não adiciona peso da máquina de água de 6 toneladas ou mais, para garantir que a máquina -ferramenta seja usada por um longo tempo sem deformação, alta rigidez e alta estabilidade.
3. Torre movida a servo: Aumente o eixo Y de longo prazo, transportando ferramentas mais abundantes, mais poderosas e mais convenientes, a torre pode ser estendida a um suporte de ferramenta pode ser instalado 4 ferramentas, dobrar a cabeça de moagem de energia, melhorando bastante o número de cortadores de giro e moagem
4. A função de estoque controlada pelo programa pode resolver de forma abrangente o problema da precisão da usinagem do eixo longo.
5. Adotando guia de Taiwan Shangyin ou Yintai Roller, o parafuso adota parafuso de grau de precisão Shangyin ou Yintai od φ40mm, o que torna a rigidez e a precisão da máquina -ferramenta para estar mais até um nível.
Marca do sistema de controle CNC
GSK988TA é padrão
Opcional:
HNC-808D-10G
Syntec 22ta
FANUC 0i-TF Plus
Siemens 828d
Mitsubishi
Aplicativo
● Peças de precisão
● Peças mecânicas
● Peças de hardware
● Ferramentas manuais
● Peças médicas
● Clock & Watch Peças
● Peças ópticas
● Peças automáticas
● Peças do banheiro
● Acessório de bicicleta

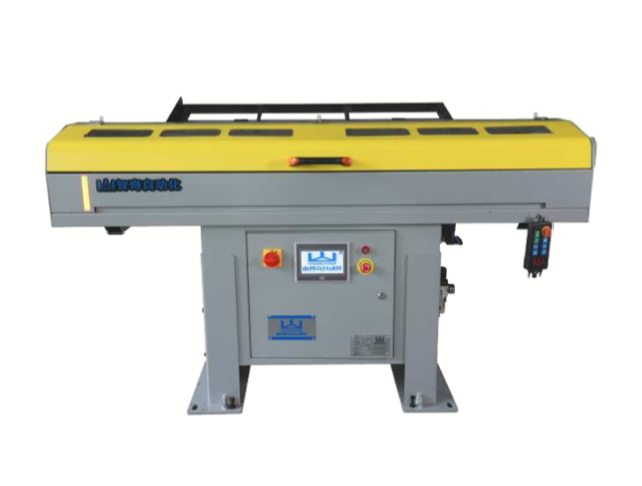

Alimentador de peças automáticas
Adotando acionamento do sistema hidráulico, a força de alimentação é grande, adequada para a alimentação de material de barra maior e de barra maior. Tem as vantagens de boa estabilidade e alta confiabilidade.
● Melhorar a eficiência da produção
● Reduza o custo de produção
● Melhorar a segurança da produção
Catcher de barra
Utiliza o ar comprimido como uma fonte de energia para obter a função de emenda.
● Realiza usinagem contínua
● Manuseio e armazenamento convenientes da peça de trabalho
Treliça de carregamento automático
Modo de preensão: segura, manuseio, levantamento, giro
Adequado para: acessórios de hardware, peças de plástico, peças eletrônicas 3C, peças de automóveis, peças eletrônicas e elétricas, móveis e peças de eletrodomésticos.
Robô
Alta precisão e alta taxa de batida: com uma repetibilidade de ± 0,02 mm e uma taxa máxima de batida de 4 m/s, o robô pode transportar com eficiência peças, aumentando a produtividade em 20% - 40% na carga e descarregamento da máquina -ferramenta.
Carregamento e descarregamento do robô: uma linha de produção, um único investimento pode atender às necessidades da produção de várias variedades.
Baixo investimento e retorno rápido: um robô pode realizar um carregamento e descarregamento único ou multi-estação.
Torre
A indexação do disco do cortador de energia adota o servo cortador de disco.
Pode cortar as direções para frente e reversa.
Alteração de ferramenta nas proximidades de duas vias, velocidade rápida e alta eficiência.
Alta precisão de posicionamento e alta precisão de posicionamento de repetição.
Alta rigidez e boa estabilidade
8 T servo torre
12t Turreta de energia
Turreta de energia 12T com eixo y
Aperto
Coletor

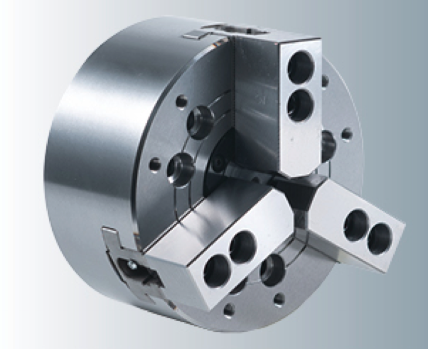

Mandril
Tamanho: 6 '， 8 ' ， 10 '， 12 ' ， 15 '
Tipo: sólido/ oco
Jaw: 2/3/4Jaws
Indexação Chuck
| Configuração opcional | ||
| Sistema CNC | Syntec System 7ta |  |
| Sistema Syntec 21ta | ||
| Syntec System 22TB | ||
| Sistema Fanuc 0i-TF Plus | ||
| Sistema Siemens 828D | ||
| Sistema Fanuc 0i-TF Plus com eixo C | ||
| Sistema Siemens 828D com eixo C | ||
| Mandril | 10 'Chuck sólido |  |

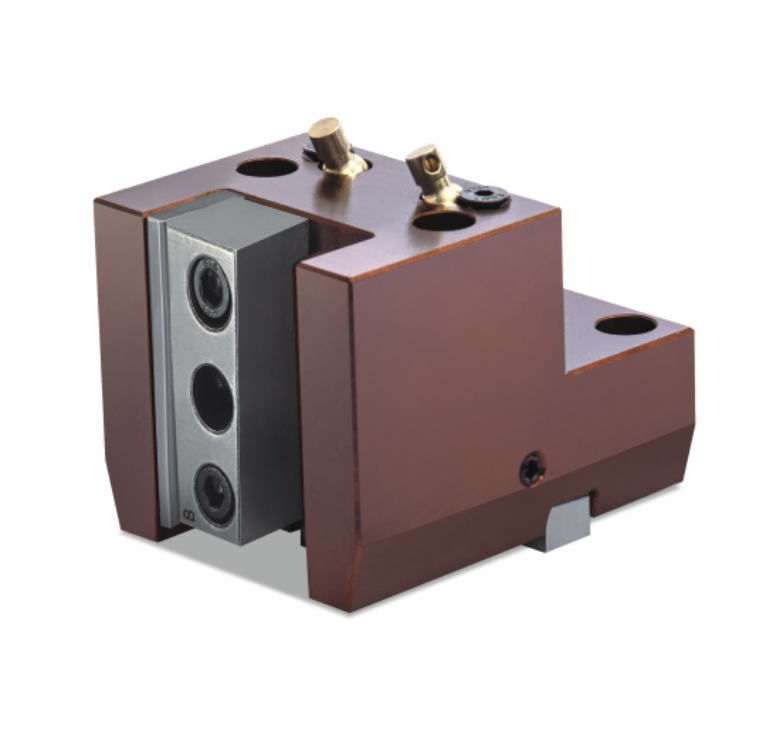

| Porta -ferramenta e cabeça de energia | Suporte da ferramenta quadrada |  |
| Suporte de ferramenta redonda | ||
| BMT55 0 ° Power titular | ||
| BMT55 90 ° Power titular | ||
| BMT40 0 ° Power titular | ||
| BMT40 90 ° POWER | ||
| Proteção | Porta automática |  |
| Teto automático | ||
| Precisão | Renishaw Tool Presetter |  |
| Mais limpo | Skimmer de óleo |  |
| Remoção de líquido de arrefecimento e chip | Bomba de resfriamento de 500w |  |
| Transportador de chip | ||
| Automação | Treliça de carregamento automático |
|
| Robô | ||
| Alimentador de barra de 3-20mm tipo de corrente ST-20 | ||
| Alimentador de barra de 5-26mm SV-26 automático | ||
| Filme de óleo de alimentador de barra de bar | ||
| Alimentador de barra SW-29 Filme de óleo de 5-29mm | ||
| Filme de óleo de alimentador de barra SG-36 5-36mm | ||
| FILME DE ALIMENTO DE BAR | ||
| Apanhador de parte | ||
