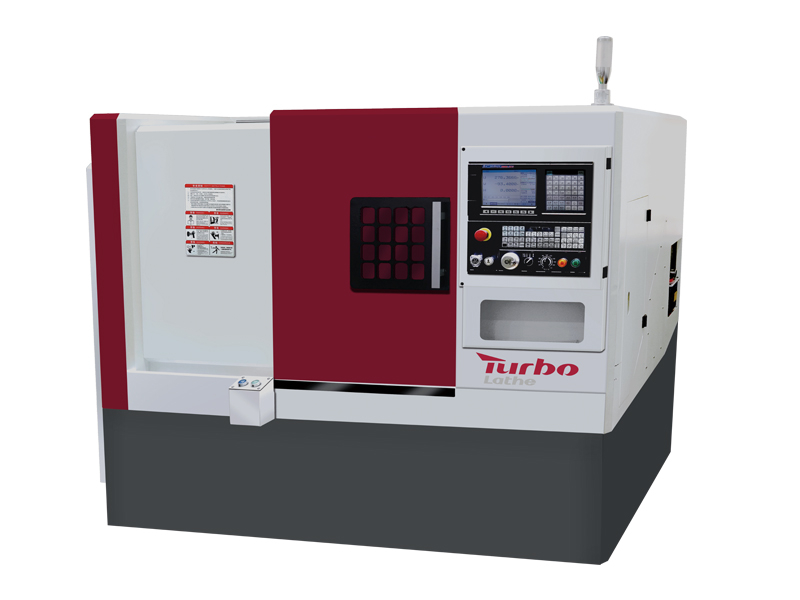

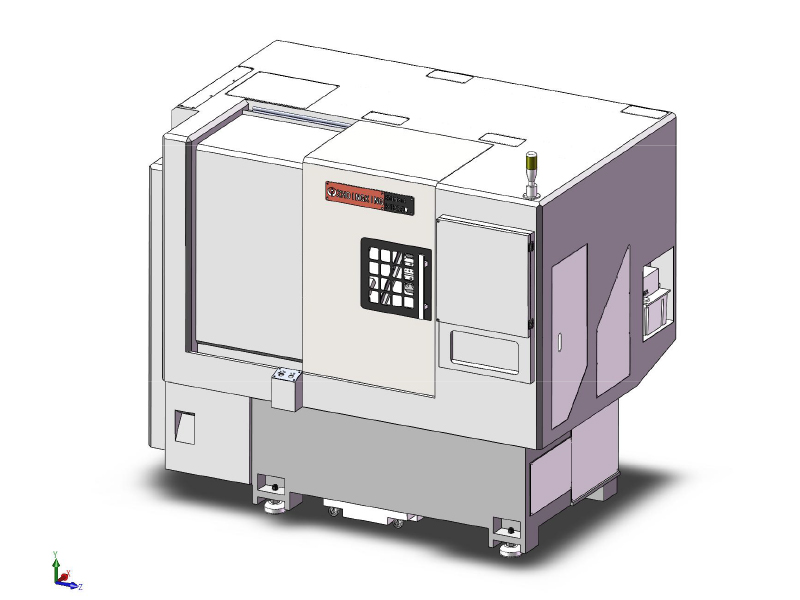

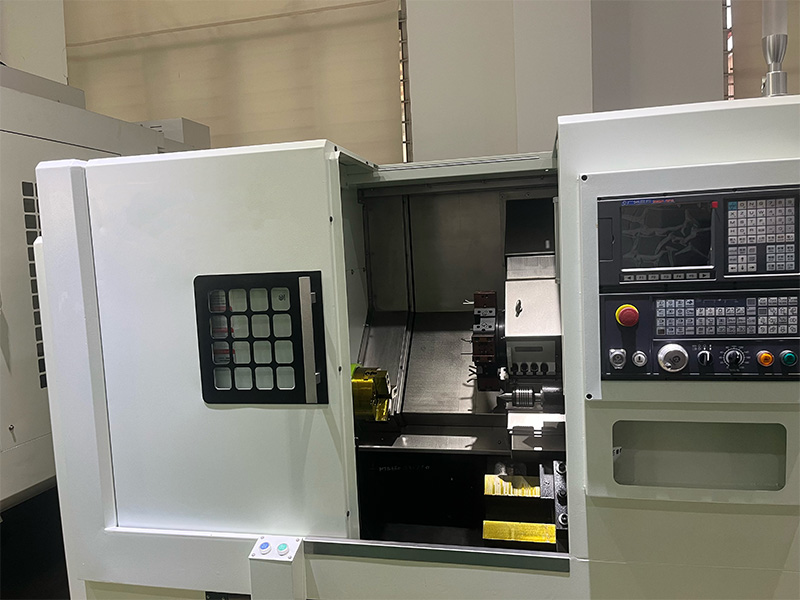

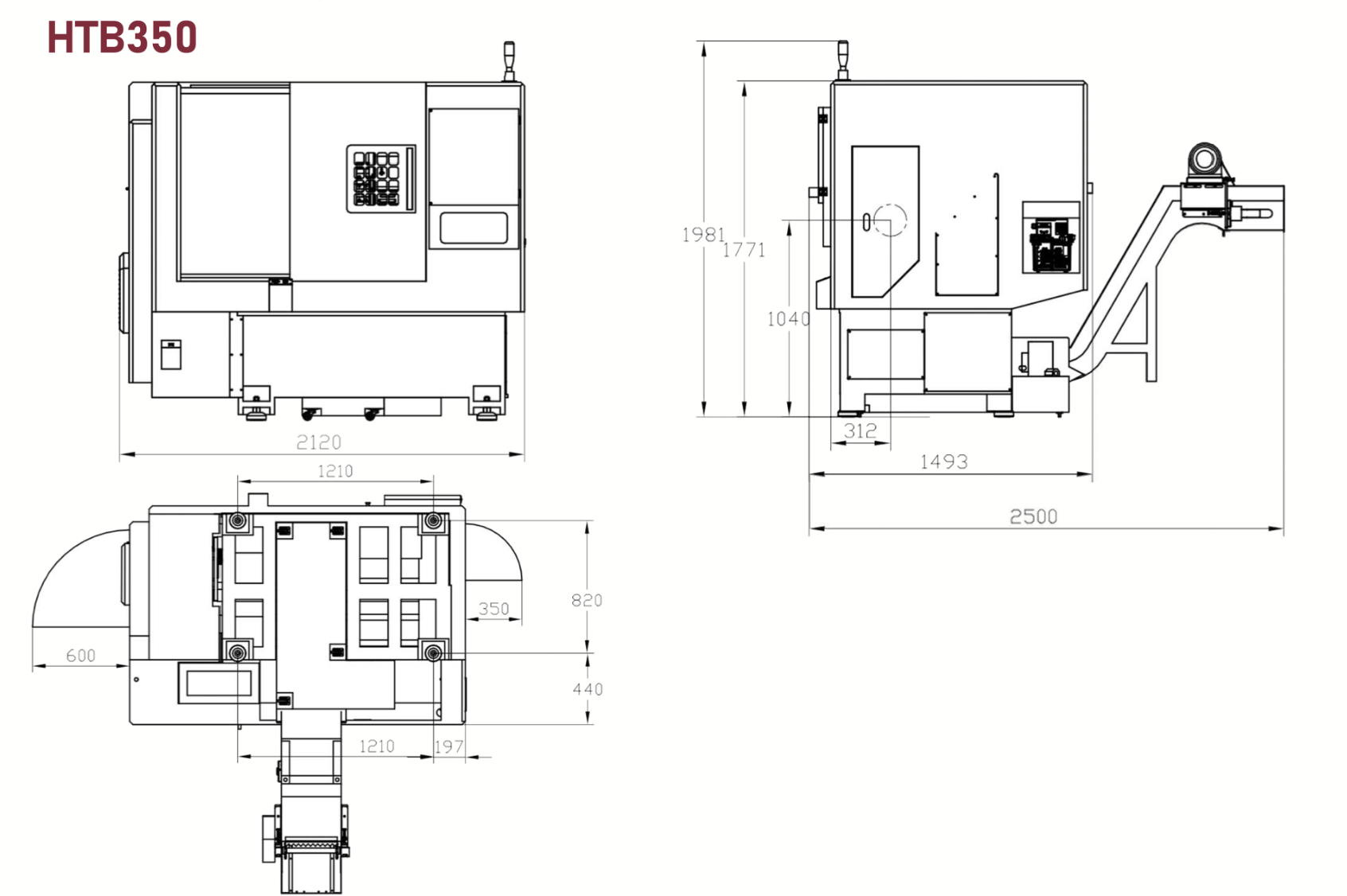

HTB350 CNC SLANT BELHE
1. O eixo está equipado com um motor de potência de alta saída de 5,5 kW, acionado por correia, para obter um impulso forte. Um eixo elétrico também pode ser selecionado para obter uma melhor função de indexação.

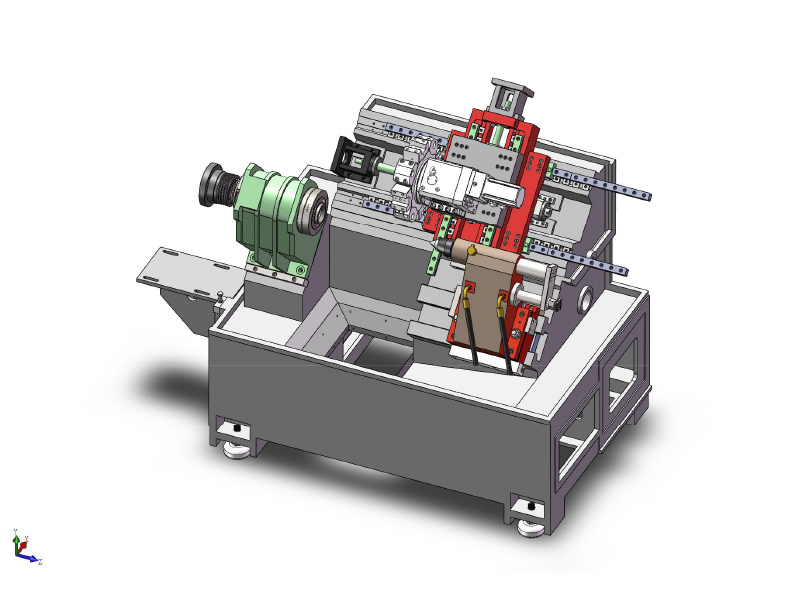

2. O eixo x adota um slide em forma de caixa de alta rigidez, que pode executar cortes pesados em peças de trabalho de grande diâmetro.
3. O MT4 Hydraulic Tailstock é adotado e a manga do rabo é retrátil com um comprimento retrátil de 75 mm. Ao usá -lo, você só precisa mover manualmente o estoque para a posição aproximada e retirar a manga para alcançar o objetivo de apontar a peça de trabalho. Obviamente, se você optar por usar esta máquina para processar peças de trabalho do tipo disco, também poderá optar por não ter um estoque.
Marca do sistema de controle CNC
GSK988TA é padrão
Opcional:
HNC-808D-10G
Syntec 22ta
FANUC 0i-TF Plus
Siemens 828d
Mitsubishi
Aplicativo
● Peças de precisão
● Peças mecânicas
● Peças de hardware
● Ferramentas manuais
● Peças médicas
● Clock & Watch Peças
● Peças ópticas
● Peças automáticas
● Peças do banheiro
● Acessório de bicicleta
Alimentador de peças automáticas
Adotando acionamento do sistema hidráulico, a força de alimentação é grande, adequada para a alimentação de material de barra maior e de barra maior. Tem as vantagens de boa estabilidade e alta confiabilidade.
● Melhorar a eficiência da produção
● Reduza o custo de produção
● Melhorar a segurança da produção
Catcher de barra
Utiliza o ar comprimido como uma fonte de energia para obter a função de emenda.
● Realiza usinagem contínua
● Manuseio e armazenamento convenientes da peça de trabalho
Treliça de carregamento automático
Modo de preensão: segura, manuseio, levantamento, giro
Adequado para: acessórios de hardware, peças de plástico, peças eletrônicas 3C, peças de automóveis, peças eletrônicas e elétricas, móveis e peças de eletrodomésticos.
Robô
Alta precisão e alta taxa de batida: com uma repetibilidade de ± 0,02 mm e uma taxa máxima de batida de 4 m/s, o robô pode transportar com eficiência peças, aumentando a produtividade em 20% - 40% na carga e descarregamento da máquina -ferramenta.
Carregamento e descarregamento do robô: uma linha de produção, um único investimento pode atender às necessidades da produção de várias variedades.
Baixo investimento e retorno rápido: um robô pode realizar um carregamento e descarregamento único ou multi-estação.
Torre
A indexação do disco do cortador de energia adota o servo cortador de disco.
Pode cortar as direções para frente e reversa.
Alteração de ferramenta nas proximidades de duas vias, velocidade rápida e alta eficiência.
Alta precisão de posicionamento e alta precisão de posicionamento de repetição.
Alta rigidez e boa estabilidade
8 T servo torre

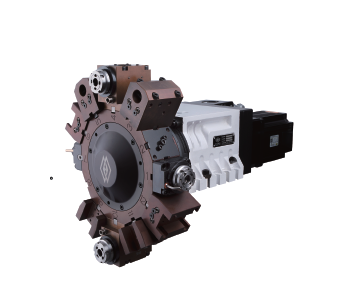

12t Turreta de energia
Turreta de energia 12T com eixo y
Aperto
Coletor
Mandril
Tamanho: 6 '， 8 ' ， 10 '， 12 ' ， 15 '
Tipo: sólido/ oco
Jaw: 2/3/4Jaws
Indexação Chuck
| Configuração opcional | ||
| Sistema CNC | Syntec System 7ta |  |
| Sistema Syntec 21ta | ||
| Syntec System 22TB | ||
| Sistema Fanuc 0i-TF Plus | ||
| Sistema Siemens 828D | ||
| Sistema Fanuc 0i-TF Plus com eixo C | ||
| Sistema Siemens 828D com eixo C | ||
| Torre | 12 Turreta de posição |  |

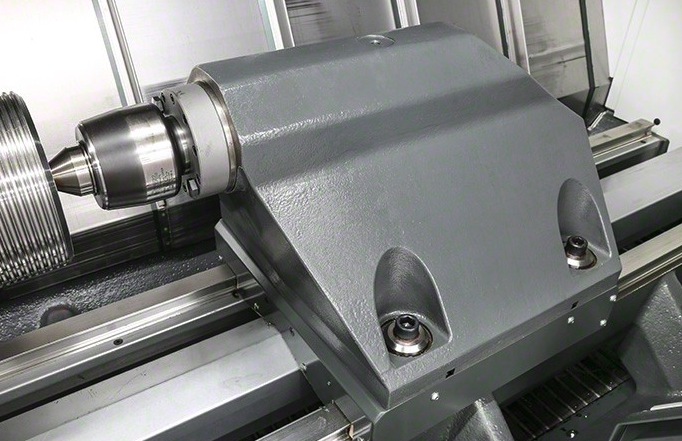

| Tailstock | Tailstock programável |  |

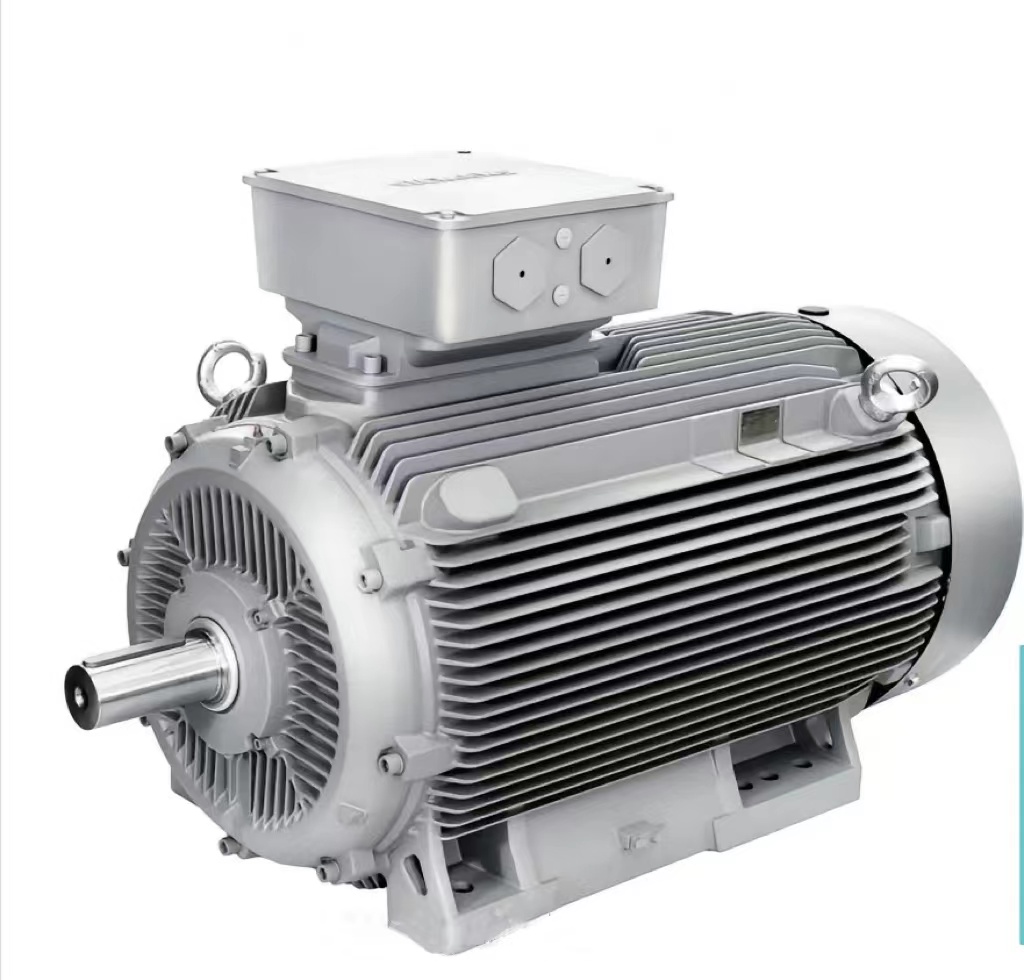

| Motor | 7.5kW Motor principal |  |
| 7,5kW Electro-face | ||
| Porta -ferramenta e cabeça de energia | Suporte da ferramenta quadrada |   |
| Suporte de ferramenta redonda | ||
| BMT40 0 ° Power titular | ||

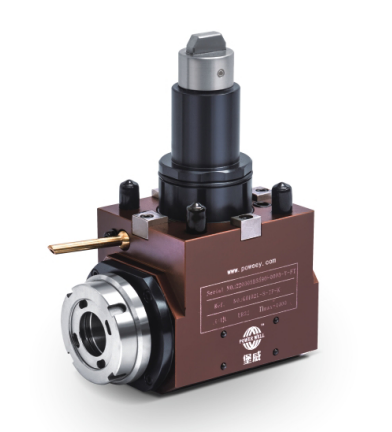

| BMT40 90 ° POWER | ||
| Proteção | Porta automática |  |
| Teto automático | ||
| Precisão | Renishaw Tool Presetter |  |
| Remoção de líquido de arrefecimento e chip | Transportador de chip |  |
| Bomba de resfriamento de 500w | ||
| Mais limpo | Skimmer de óleo | |
| Automação | Treliça de carregamento automático | |
| Robô | ||
| Apanhador de parte | ||
| Alimentador de barra de 3-20mm tipo de corrente ST-20 | ||
| Alimentador de barra de 5-26mm SV-26 automático | ||
| Filme de óleo de alimentador de barra de bar | ||
| Alimentador de barra SW-29 Filme de óleo de 5-29mm | ||
| Filme de óleo de alimentador de barra SG-36 5-36mm | ||
