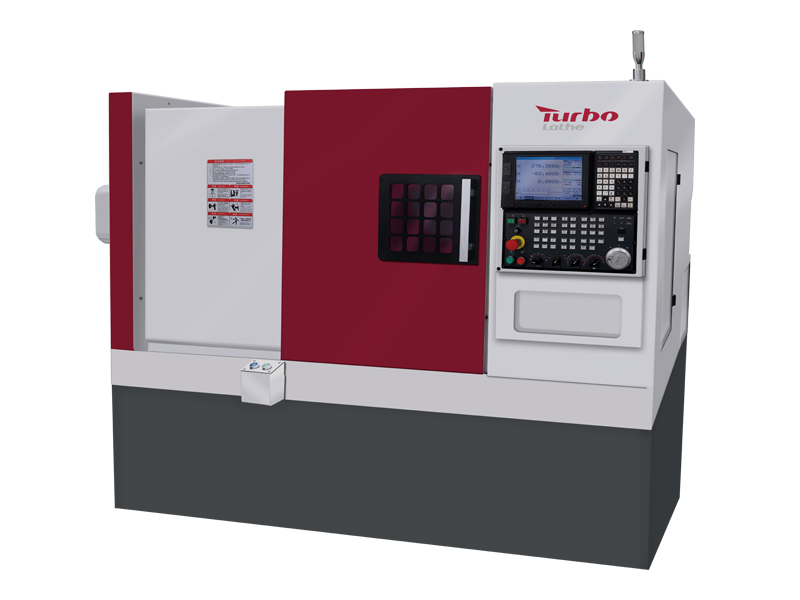

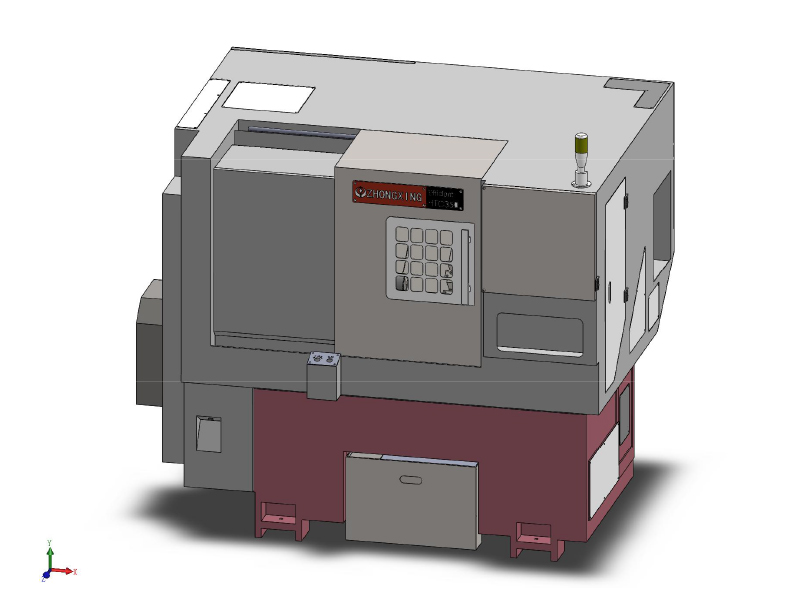

HTC350 SLANT BED CNC TIRO

HTC350 Tipo de gangue CNC Precision Automático torno automático, gangue tipo CNC torno de colmeira Machine Tool

O diâmetro de giro sobre o leito do torno é de 350 mm, o comprimento máximo de usinagem é de 150 mm, o design da cama inclinado de 45 graus, e a remoção automática de proteção automática de aço inoxidável padrão é conveniente, com um transportador de chip, sem necessidade de limpar manualmente. A máquina é pequena e compacta, não pode usar o estoque, adequado para usinar produtos de disco, se você precisar usinar produtos de eixo longo, escolha o modelo H36 e não puder ser equipado com torre de energia, se precisar instalar a torre de energia , escolha o modelo HTC500, mas você pode optar por instalar a cabeça de energia no slide, que pode alcançar a função de moagem e perfuração. O eixo adota a cabeça do eixo A2-5, a velocidade máxima pode atingir 4000r/min com coletor ou mandril de 6 '.

Status de disponibilidade:



Inquérito

DESTAQUES

Descrição Do Produto

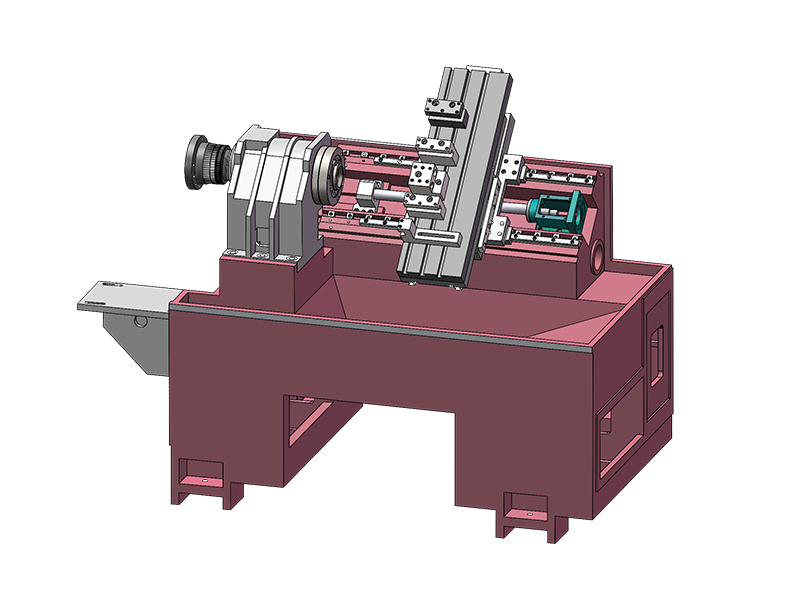

1. Tipo de plataforma de uma peça Tipo de base extra larga e 45 °, o design inclinado da sela pode garantir a estabilidade da máquina-ferramenta por um longo tempo.

2. Adotando guia linear de bola Hiwin, layout de grande extensão, estrutura estável, rigidez mais forte do suporte de guia, adequado para processamento de corte de carga alta. O grande palete adota estrutura triangular, forte resistência à deformação e estrutura mais estável.

3. Adote a unidade do fuso, parafuso de bola Hiwin/PMI, suporte para parafuso parafuso, o que pode garantir a precisão da usinagem da operação de longo prazo.

4. Predetter da ferramenta opcional, alimentador de barras, coletor de peças, transportador de chip automático (transportador lateral de chip ou transportador traseiro).

Marca do sistema de controle CNC

GSK988TA é padrão

Opcional:

HNC-808D-10G

Syntec 22ta

FANUC 0i-TF Plus

Siemens 828d

Mitsubishi

Aplicativo

● Peças de precisão

● Peças mecânicas

● Peças de hardware

● Ferramentas manuais

● Peças médicas

● Clock & Watch Peças

● Peças ópticas

● Peças automáticas

● Peças do banheiro

● Acessório de bicicleta

Alimentador de peças automáticas

Adotando acionamento do sistema hidráulico, a força de alimentação é grande, adequada para a alimentação de material de barra maior e de barra maior. Tem as vantagens de boa estabilidade e alta confiabilidade.

● Melhorar a eficiência da produção

● Reduza o custo de produção

● Melhorar a segurança da produção

Catcher de barra

Utiliza o ar comprimido como uma fonte de energia para obter a função de emenda.

● Realiza usinagem contínua

● Manuseio e armazenamento convenientes da peça de trabalho

Treliça de carregamento automático

Modo de preensão: segura, manuseio, levantamento, giro

Adequado para: acessórios de hardware, peças de plástico, peças eletrônicas 3C, peças de automóveis, peças eletrônicas e elétricas, móveis e peças de eletrodomésticos.

Robô

Alta precisão e alta taxa de batida: com uma repetibilidade de ± 0,02 mm e uma taxa máxima de batida de 4 m/s, o robô pode transportar com eficiência peças, aumentando a produtividade em 20% - 40% na carga e descarregamento da máquina -ferramenta.

Carregamento e descarregamento do robô: uma linha de produção, um único investimento pode atender às necessidades da produção de várias variedades.

Baixo investimento e retorno rápido: um robô pode realizar um carregamento e descarregamento único ou multi-estação.

Torre

A indexação do disco do cortador de energia adota o servo cortador de disco.

Pode cortar as direções para frente e reversa.

Alteração de ferramenta nas proximidades de duas vias, velocidade rápida e alta eficiência.

Alta precisão de posicionamento e alta precisão de posicionamento de repetição.

Alta rigidez e boa estabilidade

8 T servo torre

12t Turreta de energia

Turreta de energia 12T com eixo y

Lubrificação automática

O lubrificador automático fornece automaticamente o lubrificante ao guia e parafusos do eixo x e z para garantir uma operação suave o tempo todo.

Em caso de escassez de petróleo, um alarme é emitido e a máquina para automaticamente.

Aperto

Coletor

Mandril

Tamanho: 6 '， 8 ' ， 10 '， 12 ' ， 15 '

Tipo: sólido/ oco

Jaw: 2/3/4Jaws

Indexação Chuck

ITEM	PARÂMETRO	UUNIT	HTC350
Usinagem	Diâmetro do balanço máximo sobre a cama	mm	Φ350
	Diâmetro do balanço máximo sobre slide	mm	Φ120
	Capacidade da barra	mm	Φ40
	Furo do fuso	mm	Φ48
	Velocidade máxima do fuso	RPM	4000
	Principal principal	KW	3.7kW
Alimentação	Viagem do eixo X/Z.	mm	300/320
Alimentação	X/Z eixo Rapind Speed	m/min	25/25
Holdder da ferramenta	Titular da ferramenta do tipo de gangue
	Número de detentores de ferramentas padrão	PC	5

	Especificações da ferramenta: Turnando/chato	mm	20 × 20/φ32
Precisão	Extenção radial do cilíndrico externo	mm	≤0,01
	Posicionamento	mm	≤0,01
	Posicionamento	mm	≤0,01
	Repetibilidade	mm	≤0,01
	Repetibilidade	mm	≤0,01
	Girando redondeza de peças de trabalho	mm	0.01
	Consistência de girar a peça de trabalho na seção longitudinal	mm	0.1/75
Outros	Layout da máquina		Cama inclinada intergal
	Peso da máquina	Kg	1450 kg
	Dimensão da máquina (lxwxh)	mm	191014101660

Configuração padrão:

Sistema GSK/HNC,

5 postagem de ferramenta do tipo gangue de estação,

A2-5 eixo,

Collet,

Parafuso de bola local,

Hiwin Linear Guideway,

Cobertura de proteção,

Coolitante e reciclagem,

Bomba de resfriamento de 120w,

3,7kW PRINCIPAL PODER MOTOR PRINCIPAL.

Configuração opcional
Sistema CNC	Syntec System 7ta
	Sistema Syntec 21ta
Torre	8 Turreta de posição
Mandril	6 'Chuck sólido
	6 'Chuck oco
Motor	Motor principal de 5,5kW
	5,5kW Electro-spindle
Porta -ferramenta e cabeça de energia

HTC350

DESTAQUES

Descrição Do Produto

Produtos relacionados

HTC500 SLANT BED CNC TIRO

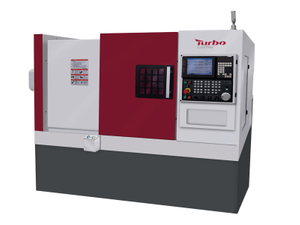

HTC450 SLANT BED CNC TIRO
