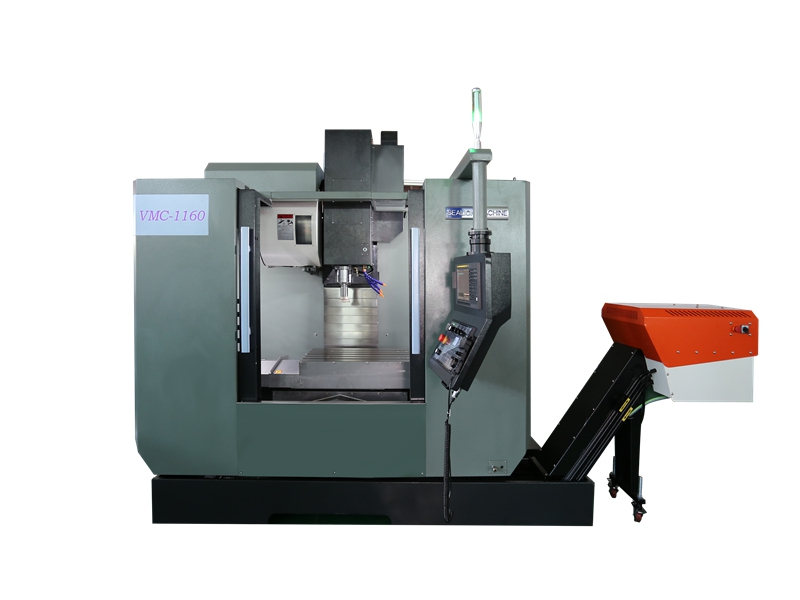

VMC1160 Centro de usinagem vertical
VMC1160 Centro de usinagem vertical
| Status de disponibilidade: | |
|---|---|
DESTAQUES
Dados técnicos
PADRÃO
OPCIONAL
DESTAQUES
| Especificação principal | VMC1160 |
| Mesa | |
| Tamanho da tabela (mm) | 600 × 1200 |
| Carga máxima na mesa (kg) | 800 |
| Faixa de processamento | |
| X Travel (mm) | 1100 |
| Y Travel (mm) | 600 |
| Z Travel (mm) | 600 |
| Mesa para a distância do nariz do eixo (mm) | 120-720 |
| Centro do fuso para distância da guia (mm) | 650 |
| Fuso | |
| Tipo de eixo | Direto/cinto |
| Velocidade do eixo (RPM) | 8000/10000/12000 |
| Principal Principal (KW) | '11/15 |
| X/y/z | |
| X/Y/Z Velocidade rápida (R/min) | 36/36/36 |
| X/Y/Z Power (KW) | ≥3/3/3 (freio) |
| Torque X/Y/Z (nm) | 20/20/20 (freio) |
| Velocidade de alimentação x/y/z (mm/min) | 1-10000 |
| Peso | |
| Máquina de peso próprio (kg) | 6500 |
| Precisão | |
| Repetibilidade | ± 0,003 mm |
| Posicionamento | ± 0,005 mm |
| Fonte de energia | |
| Fonte de energia | 3 ￠ -AC 380V 50Hz ± 5% |
| Configuração padrão | ||
| Não. | Item | Fornecedor |
| 1. | Sistema CNC | Fanuc oi-mmf plus |
| 2. | Motor principal | FANUC |
| 3. | Motor de servo x/y/Z. | FANUC |
| 4. | Craquela de bola x/y/Z. | PMI/Hiwin |
| 5. | Rolamento de correio de bola | Nsk |
| 6. | Guia X/Y/Z. | PMI/Hiwin |
| 7. | Fuso | Kenturn |
| 8. | Cinturão dentada síncrona | Unitta |
| 9. | Sistema AT'C | Okada/DeTron |
| 10. | Trabalho leve | Padrão |
| 11. | Limpeza do cone do eixo | Padrão |
| 12. | Sistema de lavagem de fluidos de máquina | Padrão |
| 13. | Almofada de fundação e parafuso de ajuste | Padrão |
| 14. | Sistema de lubrificação de alimentação automática centralizada | Padrão |
| 15. | Proteção total da máquina -ferramenta | Padrão |
| 16. | 3 cores leves | Padrão |
| 17. | A/C para gabinete elétrico | Padrão |
| 18. | Componentes elétricos | Schneider |
| 19. | Sistema pneumático | SMC/festo |
Cofiguração opcional
Syntec System 22Ma
Mitsubishi M80B
Mitsubishi M80A
Fanuc Manual-Guide-i
Tipo de correia CTS 2MPA
Tipo de correia CTS 5MPA
Tipo de correia CTS 7MPA
BT40 10000/12000RPM DIRECT DRIVE
DIRETA DIRETA CTS 2MPA
DIRETA DIRETA CTS 5MPA
DIRETA DIRETA CTS 7MPA
BT40 15000RPM A MOTOR
BT40 15000RPM por motor CTS 3MPA
Eixo motorizado 18000rpm
Eixo motorizado 18000rpm CTS 3MPA
32 Ferramentas ATC
40 ferramentas ATC
60 Toois ATC
Porta automática
Heidenhain Scale Linear XYZ
Controle de névoa
TS27R Renishaw Tool Presetter
Predefinição local da ferramenta
Medição da peça de trabalho de renishaw omp60
Renishaw A-2066-0001 Encontrar a borda
Tabela de eixo TJR 170mm 4
Tabela de eixo TJR 200mm 4
Tabela de eixo TJR 250mm 4
Tabela de eixo TJR 320mm 4
