Composição do torno CNC

1. Usos do processo de tornas CNC

Os tornos CNC são usados ​​principalmente para girar várias superfícies rotativas. No torno CNC pode ser realizado dentro e fora da superfície cilíndrica, superfície cônica, superfície rotativa de moldagem, superfície de rosca, superfície curva de alta precisão e a extremidade do processamento da rosca. As ferramentas usadas nos tornos CNC incluem ferramentas de giro, exercícios, facas, cortadores e ferramentas de rosqueamento e outras ferramentas de processamento de orifícios. CNC Torno Processando partes da precisão dimensional de até It5 ~ it6, valor da rugosidade da superfície AR Valor de até 0,4um abaixo.

2. Composição do torno CNC

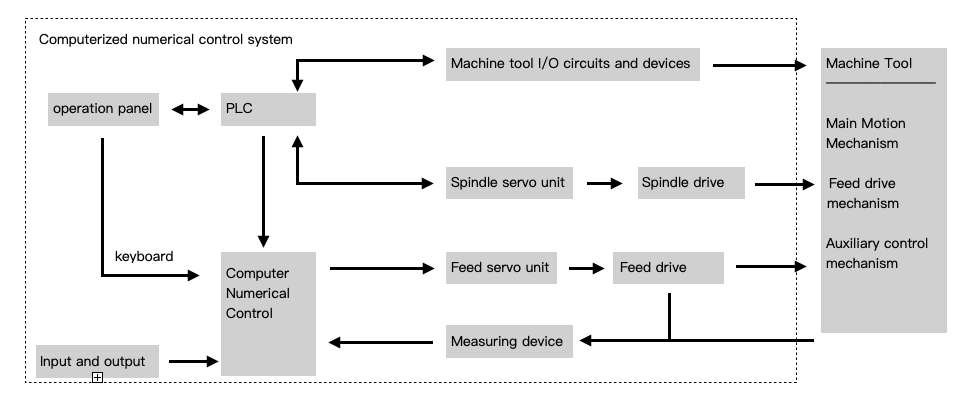

O torno CNC é geralmente composto de dispositivos de entrada e saída, dispositivo de controle numérico de computador, controlador lógico programável (PLC), dispositivo de unidade de servo, dispositivo de medição e host de máquina -ferramenta, etc.

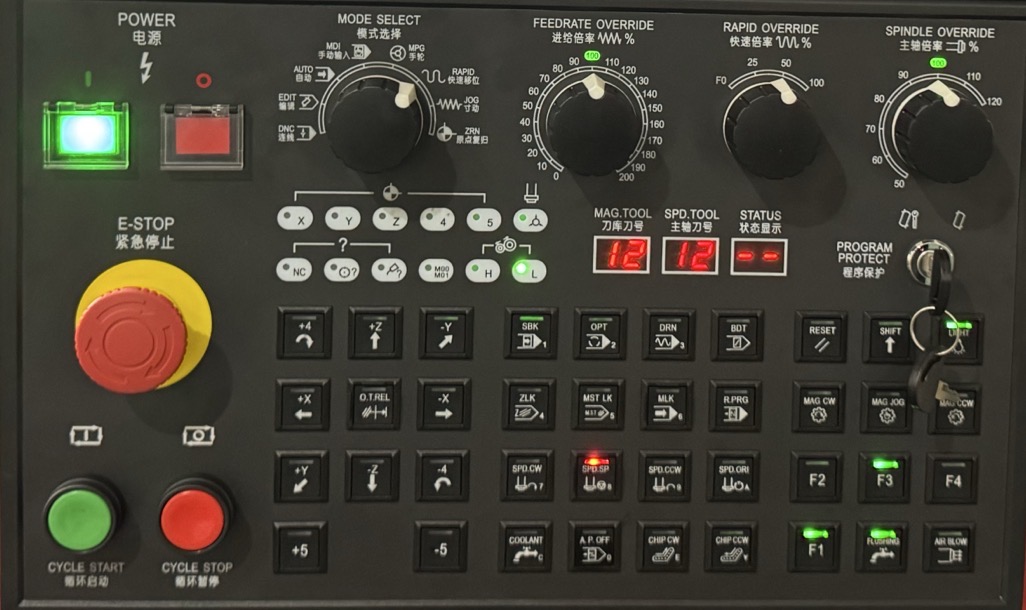

A. Painel de operação

Operação, é o operador e o dispositivo CNC para a troca de ferramentas de informação, ferramentas de máquinas CNC, componentes exclusivos, pela estação de botão, luzes de status, matrizes de teclas (a mesma função do teclado do computador) e a tela.

B. Dispositivos de entrada e saída

Os dispositivos de entrada e saída são os dispositivos que o sistema CNC (Controle numérico de computador) interage com dispositivos externos. As informações a serem interagidas geralmente são o programa de usinagem por peça. Isso significa que um programa para usinar uma parte que foi preparado e registrado em um meio de controle é alimentado no sistema CNC, ou um programa para usinar uma peça que foi depurada é armazenada ou registrada no meio de controle correspondente através do dispositivo de saída.

C. Dispositivo CNC (unidade CNC)

(1) Composição do sistema de computador, placa de controle de posição, placa de interface PLC, placa de interface de comunicação, módulos de função especial e o software de controle correspondente.

(2) Role According to the input parts processing program for the corresponding processing (such as motion trajectory processing, machine output processing, etc.), and then output control commands to the corresponding executive components (servo units, drives and PLC, etc.), all of which is coordinated by the CNC device hardware and software, rational organization, so that the entire system is organized and work in an orderly manner T. CNC device is the core of the Sistema CNC. A unidade CNC é o núcleo do sistema CNC.

D. Unidade de servo, unidade de acionamento e unidade de medição

(1) Composição, unidade de servo, dispositivo de acionamento inclui, dispositivo de acionamento de serviço e motor do fuso, dispositivo de acionamento por servo e motor de alimentação. O dispositivo de medição inclui: Dispositivo de medição de posição e velocidade para realizar o controle de circuito fechado do sistema servo de alimentação.

(2) Função: Garanta rastreamento sensível e preciso dos comandos do dispositivo CNC.

E. PLC, circuitos de E/S da máquina

(1) Composição

1. PLC (controlador lógico programável): usado para concluir o controle de E/S de ações seqüenciais relacionadas às operações lógicas, ele consiste em hardware e software.

2 Circuito e dispositivo da máquina I/0: as peças de execução para realizar controle de E/S (circuitos lógicos compostos de relés, válvulas solenóides, interruptores de viagem, contatores etc.).

(2) função

1. Aceite os comandos M, S e T do CNC, decodifica e os converte em sinais de controle correspondentes e controla os dispositivos auxiliares para concluir a ação de comutação correspondente da máquina -ferramenta.

2. Aceita sinais I/0 do painel de operação e do lado da máquina, os envia para a unidade CNC e, após o processamento, produz os comandos para controlar o status operacional do sistema CNC e dos movimentos da máquina.

F. Unidade Principal da Machine Tool

(1) Composição consiste em peças de movimento principal, peças de movimento de alimentação (tabela, placa de arrasto e mecanismo de transmissão correspondente), peças de suporte (coluna, cama, etc.) e dispositivos especiais (sistema automático de troca de ferramentas, sistema automático de troca de peça) e dispositivos auxiliares (EG, dispositivo de remoção de chips, etc.).

(2) Função O corpo principal da máquina -ferramenta CNC é a parte de execução que realiza fabricação e processamento.
