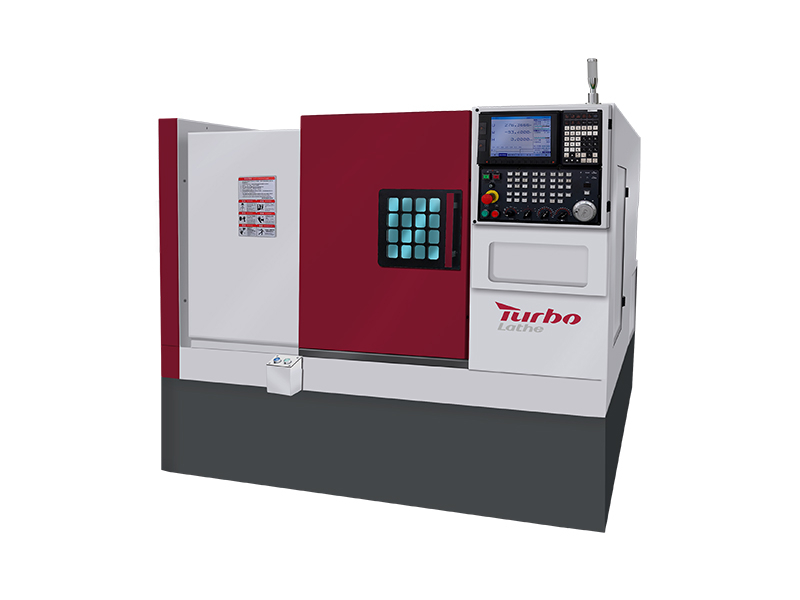

H36 Slant Bed CNC torno
1. Todas as partes estruturais são feitas de ferro fundido de alta qualidade e sofreram tratamento de alívio do estresse, o que pode absorver efetivamente a vibração e eliminar a deformação, prolongando bastante a vida útil de todas as partes do torno.

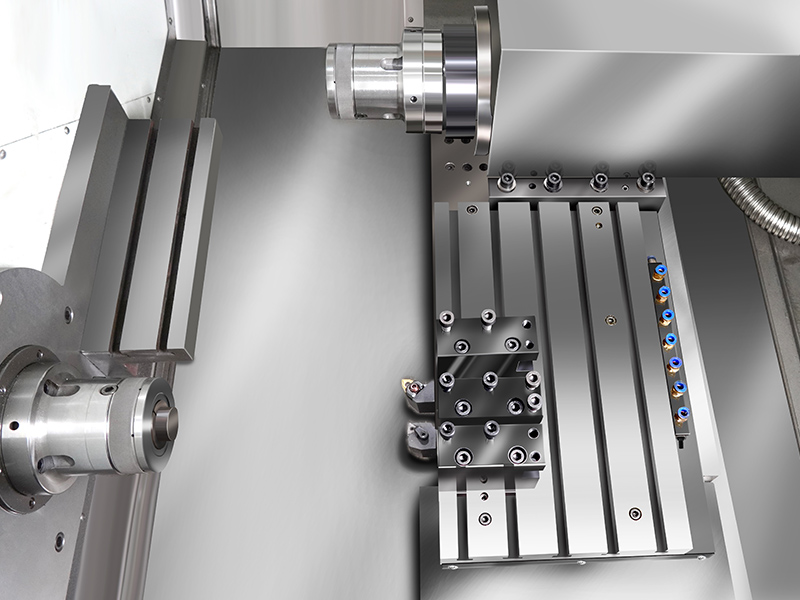

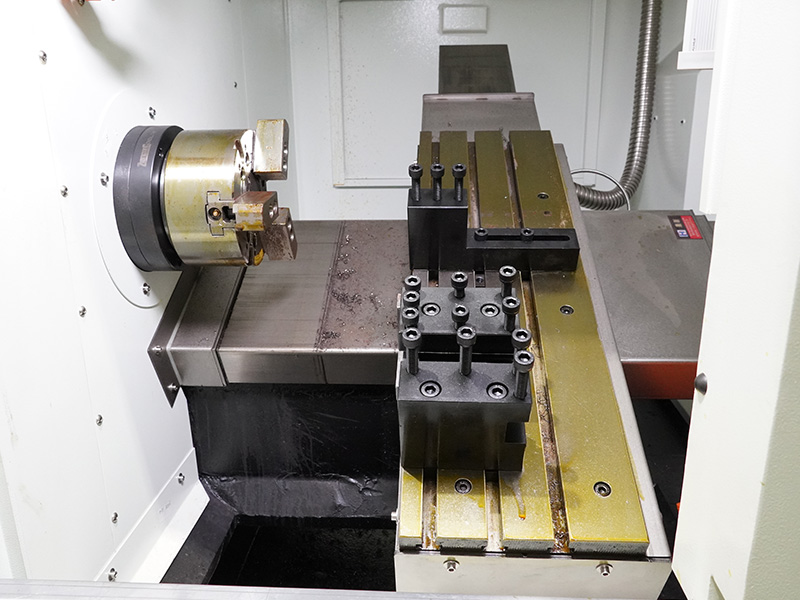

2. Os trilhos quadrados nos eixos X e Z são endurecidos e de precisão para a qualidade superior. As superfícies de acasalamento entre a base da lâmina e a lâmina e a lâmina são revestidas com mídia resistente ao desgaste e subsequentemente precisão raspada para garantir a precisão e a durabilidade.

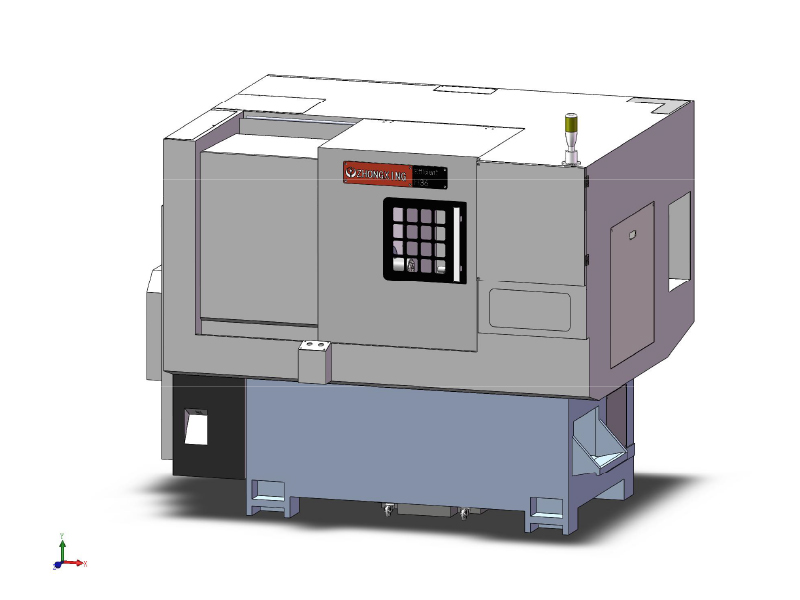

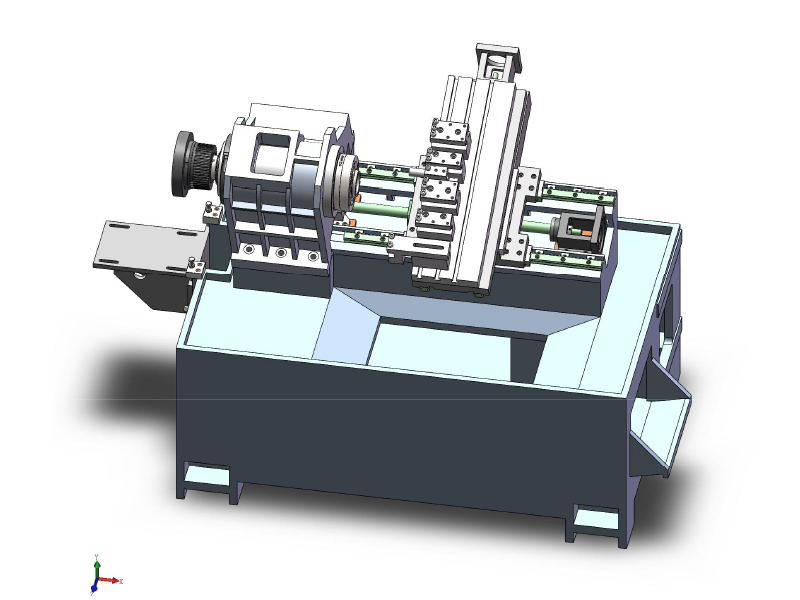

3. A estrutura do leito inclinada de 30 ° garante o transporte de cargas pesadas, melhorando significativamente a utilização do espaço, tornando o torno mais compacto e ocupando uma área menor. Além disso, a estrutura é mais propícia à remoção de chips, o torno adota um design semi-guardado e está equipado com coletor de chip de três lados, o que torna o processo de remoção de chips simples e rápido.
Marca do sistema de controle CNC
GSK988TA é padrão
Opcional:
HNC-808D-10G
Syntec 22ta
FANUC 0i-TF Plus
Siemens 828d
Mitsubishi
Aplicativo
● Peças de precisão
● Peças mecânicas
● Peças de hardware
● Ferramentas manuais
● Peças médicas
● Clock & Watch Peças
● Peças ópticas
● Peças automáticas
● Peças do banheiro
● Acessório de bicicleta
Alimentador de peças automáticas
Adotando acionamento do sistema hidráulico, a força de alimentação é grande, adequada para a alimentação de material de barra maior e de barra maior. Tem as vantagens de boa estabilidade e alta confiabilidade.
● Melhorar a eficiência da produção
● Reduza o custo de produção
● Melhorar a segurança da produção
Catcher de barra
Utiliza o ar comprimido como uma fonte de energia para obter a função de emenda.
● Realiza usinagem contínua
● Manuseio e armazenamento convenientes da peça de trabalho
Treliça de carregamento automático
Modo de preensão: segura, manuseio, levantamento, giro
Adequado para: acessórios de hardware, peças de plástico, peças eletrônicas 3C, peças de automóveis, peças eletrônicas e elétricas, móveis e peças de eletrodomésticos.
Robô
Alta precisão e alta taxa de batida: com uma repetibilidade de ± 0,02 mm e uma taxa máxima de batida de 4 m/s, o robô pode transportar com eficiência peças, aumentando a produtividade em 20% - 40% na carga e descarregamento da máquina -ferramenta.
Carregamento e descarregamento do robô: uma linha de produção, um único investimento pode atender às necessidades da produção de várias variedades.
Baixo investimento e retorno rápido: um robô pode realizar um carregamento e descarregamento único ou multi-estação.
Torre
A indexação do disco do cortador de energia adota o servo cortador de disco.
Pode cortar as direções para frente e reversa.
Alteração de ferramenta nas proximidades de duas vias, velocidade rápida e alta eficiência.
Alta precisão de posicionamento e alta precisão de posicionamento de repetição.
Alta rigidez e boa estabilidade
8 T servo torre
12t Turreta de energia
Turreta de energia 12T com eixo y
Aperto
Coletor
Mandril
Tamanho: 6 '， 8 ' ， 10 '， 12 ' ， 15 '
Tipo: sólido/ oco
Jaw: 2/3/4Jaws
Indexação Chuck
| Sistema | Syntec System 7ta |  |
| Sistema Syntec 21ta | ||
| Mandril | 6 'Chuck sólido |  |
| 6 'Chuck oco | ||
| 8 'Chuck sólido | ||
| 8 'Chuck oco | ||
| Tailstock | Tailstock hidráulico |  |
| Motor | 7.5kW Motor principal |  |
| 5,5kW Electro-spindle | ||
| 7,5kW Electro-face | ||
| Cabeça de força | Er20 Head Power |
|
| ER25 Cabeça de energia | ||
| Hex Power Head | ||
| ER25 2 Head Power | ||
| ER25 3 Head Power | ||
| ER25 Lado 2 Cabeça Power | ||
| ER25 Lado 3 Cabeça Power | ||
| Máquina de bola | ||
| Componente de acionamento | HIWIN/PMI/THK CRAWS |  |
| Proteção | Porta automática |  |
| Teto automático | ||
| Precisão | Renishaw Tool Presetter |  |
| Automação | Treliça de carregamento automático |
|
| Apanhador de parte | ||
| Robô | ||
| Alimentador de barra de 3-20mm tipo de corrente ST-20 | ||
| Alimentador de barra de 5-26mm SV-26 automático | ||
| Filme de óleo de alimentador de barra de bar | ||
| Alimentador de barra SW-29 Filme de óleo de 5-29mm | ||
| Filme de óleo de alimentador de barra SG-36 5-36mm | ||
| Mais limpo | Transportador de chip |  |
| Skimmer de óleo | ||
| Mais frio | Bomba de resfriamento de 500w |  |
| Permutador de calor | ||
| Ar condicionado do gabinete |
