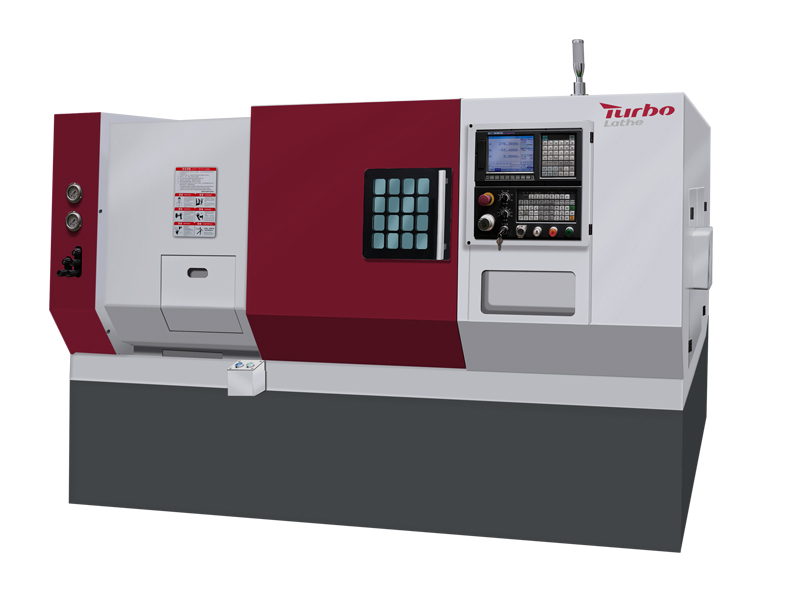

H6070 Torno CNC inclinado

H6070 CNC Horizontal tipo gangue Torno Slant Bed CNC Torno Machine -Tool

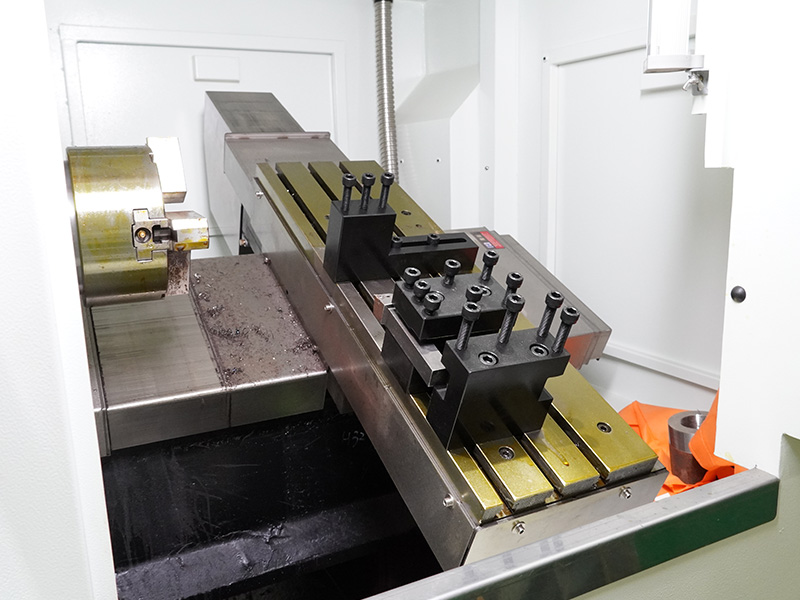

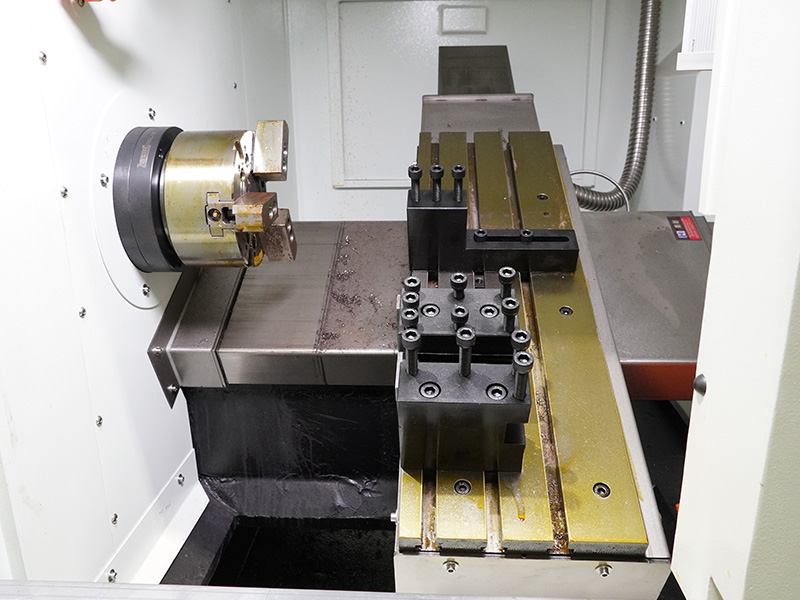

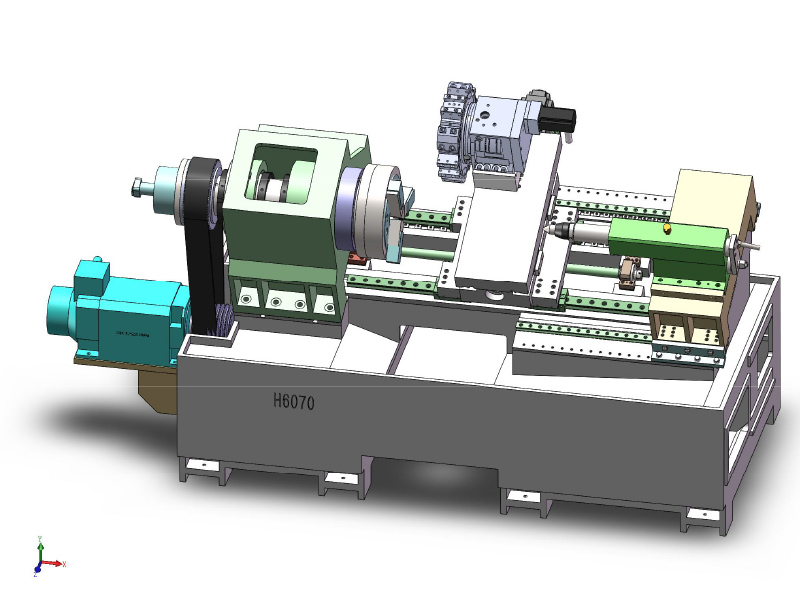

A máquina H6070 adota a estrutura do tipo gangue, o balanço máximo sobre a cama é de 600 mm, é mais maior que o H5050Model, o comprimento máximo de usinagem é de 600 mm, equipado com uma torre de servo de 8 estações, a torre instalada no slide, além disso, ainda há Espaço no slide para instalar a ferramenta 2-3 do tipo gangue, ou cabeça de energia. Comparado com o torno de ferramenta de gangue comum, o espaço é maior e a correspondência da ferramenta é mais flexível. O espaço interno do torno CNC de leito inclinado H5050 é suficiente para instalar a torre de 12 estação para realizar a combinação de girar e fresar. Ou com base no equipamento padrão, outros 1-2 pares de cabeça de força podem realizar moagem e giro simples. Comparado com o torno da torre comum, porque o sistema de corte é montado diretamente na lâmina, a transmissão de força é mais direta, o que torna mais capaz de suportar a força de corte durante o processo de usinagem, com maior rigidez. O servo do eixo está equipado com PGs duplos como padrão, juntamente com o codificador do motor e o codificador do eixo, realizando controle completo de circuito fechado e alta precisão de controle. Pode ser equipado com uma variedade de sistemas, velocidade estável de usinagem, textura fina e acabamento alto da peça de trabalho processada.

Status de disponibilidade:



Inquérito

DESTAQUES

Dados técnicos

PADRÃO

OPCIONAL

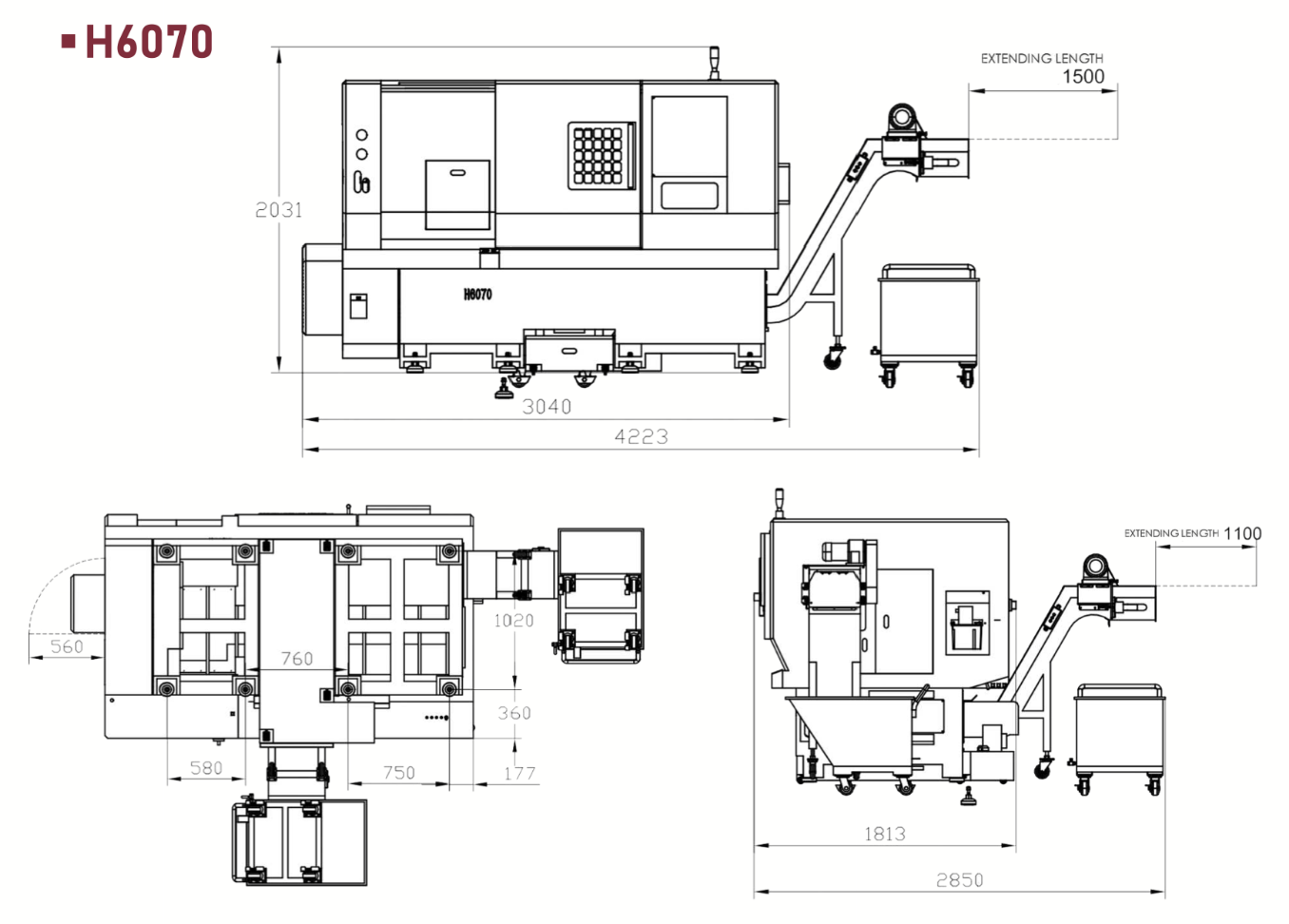

Layout da máquina

Com o rápido desenvolvimento da indústria de fabricação, as máquinas -ferramentas CNC como o principal equipamento da fabricação moderna, sua eficiência de processamento e controle de custos é cada vez mais atenção pelas empresas. Torno CNC de faca de linha como um dos modelos importantes, a fim de melhorar a eficiência do processamento e reduzir os custos de produção, têm vantagens significativas.

● Peças do banheiro

● Acessório de bicicleta

Alimentador de peças automáticas

Adotando acionamento do sistema hidráulico, a força de alimentação é grande, adequada para a alimentação de material de barra maior e de barra maior. Tem as vantagens de boa estabilidade e alta confiabilidade.

● Melhorar a eficiência da produção

● Reduza o custo de produção

● Melhorar a segurança da produção

Catcher de barra

Utiliza o ar comprimido como uma fonte de energia para obter a função de emenda.

● Realiza usinagem contínua

● Manuseio e armazenamento convenientes da peça de trabalho

Treliça de carregamento automático

Modo de preensão: segura, manuseio, levantamento, giro

Adequado para: acessórios de hardware, peças de plástico, peças eletrônicas 3C, peças de automóveis, peças eletrônicas e elétricas, móveis e peças de eletrodomésticos.

Robô

Alta precisão e alta taxa de batida: com uma repetibilidade de ± 0,02 mm e uma taxa máxima de batida de 4 m/s, o robô pode transportar com eficiência peças, aumentando a produtividade em 20% - 40% na carga e descarregamento da máquina -ferramenta.

Carregamento e descarregamento do robô: uma linha de produção, um único investimento pode atender às necessidades da produção de várias variedades.

Baixo investimento e retorno rápido: um robô pode realizar um carregamento e descarregamento único ou multi-estação.

Torre

A indexação do disco do cortador de energia adota o servo cortador de disco.

Pode cortar as direções para frente e reversa.

Alteração de ferramenta nas proximidades de duas vias, velocidade rápida e alta eficiência.

Alta precisão de posicionamento e alta precisão de posicionamento de repetição.

Alta rigidez e boa estabilidade

8 T servo torre

12t Turreta de energia

Turreta de energia 12T com eixo y

Lubrificação automática

O lubrificador automático fornece automaticamente o lubrificante ao guia e parafusos do eixo x e z para garantir uma operação suave o tempo todo.

Em caso de escassez de petróleo, um alarme é emitido e a máquina para automaticamente.

Aperto

Coletor

Mandril

Tamanho: 6 '， 8 ' ， 10 '， 12 ' ， 15 '

Tipo: sólido/ oco

Jaw: 2/3/4Jaws

Indexação Chuck

Dados técnicos
Diâmetro do balanço máximo na cama	Φ600 mm
Diâmetro do disco de processamento máximo	Φ500 mm
Diâmetro máximo do eixo de processamento	Φ350 mm
Comprimento máximo da peça de trabalho	580 mm
Eixo através do diâmetro do orifício	Φ82 mm
Velocidade máxima do eixo	2000 RPM
Energia do motor do eixo	15 kw
Viagem do eixo X/Z.	320mm/700mm
X/Z Eixo Velocidade rápida	20/20 m/min
Velocidade da engrenagem da caixa do fuso	Uma engrenagem de 50-500 /B 150-1500 /
titular da ferramenta do tipo gangue/torre	8p Servo Turret /

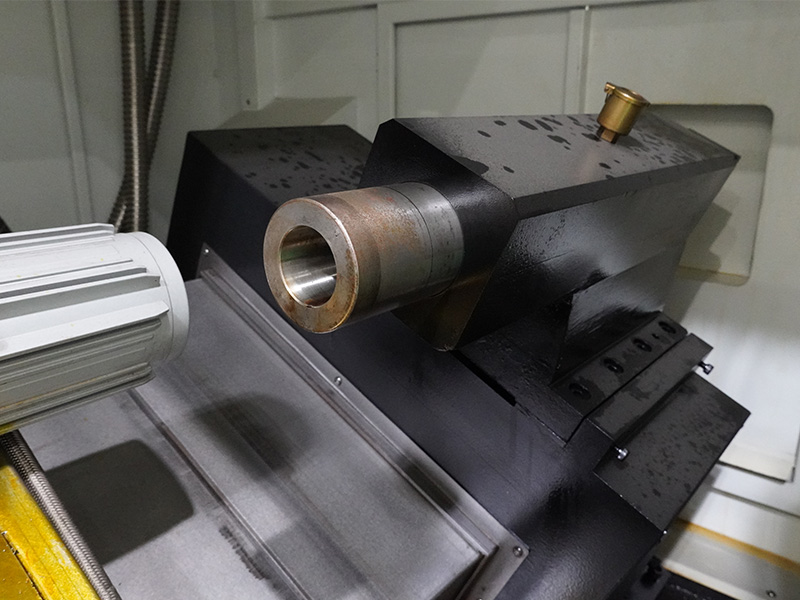

Diâmetro da manga da cauda	Φ75
Tailstock Sleeve Travel	150mm
Tailstock Sleeve diminua	Mt5
EXTERNO EXTERNO EXTERIDO RADILOT RADIAL	≤0,005 mm
Precisão do posicionamento x eixo	≤0,01 mm
Posicionamento de precisão Z eixo	≤0,01 mm
Repetibilidade x eixo	≤0,01 mm
Repetibilidade do eixo z	≤0,01 mm
Tornando a redondeza da peça de trabalho Torrance	0,01 mm
Turnando a consistência da peça de trabalho na seção longitudinal	0,01/75 mm
Layout da cama	Cama inclinada em geral
Peso da máquina	4500 kg
Dimensões gerais da máquina (LXWXH)	2920x1900x1750 mm

Configuração padrão:

Sistema GSK/HNC,

8 Posição Turret de servo hidráulico,

Eixo A2-8,

12 'Chuck sólido,

#Mt5 tailstock,

Parafuso de bola local,

Hiwin Linear Guideway,

Cobertura de proteção,

Coolitante e reciclagem,

15kW principal energia motora,

Bomba de resfriamento de 370w.

Configuração opcional
Sistema CNC	Sistema Syntec 21ta
	Syntec System 22TB
	Sistema Fanuc OI-TF-PLUS
	Sistema Siemens 828D
	Sistema de Fanuc Oi-Tf-plus com eixo C
	Sistema Siemens 828D com eixo C
TORRE	12 Turreta de posição
	12 Turreta elétrica de posição
	Y eixo
MANDRIL	15 'Chuck sólido
MANDRIL	12 'Indexação Chuck
DIRIGIR	15kW Electro-spuzle
Cabeça de energia e suporte de ferramentas	ER25 (2+2) Cabeça de energia
	ER25 (3+3) Cabeça de energia
	ER (4+4) Head Power
	Er20 Head Power
	ER25 Cabeça de energia
	Hex Power Head
	ER25 2 Head Power
	ER25 3 Head Power
	ER25 Lado 2 Cabeça Power
	ER25 Lado 3 Cabeça Power
	Suporte da ferramenta quadrada
	Suporte de ferramenta redonda
	BMT55 90⁰ Powe Tool titular
	BMT55 0⁰ Powe Tool titular
	BMT40 90⁰ POWE TOOLTER
	BMT40 0⁰ Powe Tool titular
	Roda de mosca
	Máquina de bola
Componente de acionamento	HIWIN CABELO DE BOLA
PRECISÃO	Renishaw Tool Presetter
Proteção	Porta automática
Proteção	Teto automático
AUTOMAÇÃO	Apanhador de parte
	Robô
	Treliça de carregamento automático
Mais limpo	Transportador de chip
Mais limpo	Skimmer de óleo
Suporte de peças de trabalho	Siga o descanso
Coolício e reciclagem	Bomba de resfriamento de 500w
	Permutador de calor
	Ar condicionado do gabinete
